MP STUDIO 2의 메뉴 항목과 옵션 설정, 언어ㆍ테마, 인쇄, Modbus RTU 마스터, 자동 저장, 오류 신고와 도움말을 설명합니다. 메뉴 항목 오른쪽에는 단축키가 함께 표시됩니다.

프로젝트 메뉴

항목	단축키	동작
새프로젝트	`Ctrl+N`	빈 래더로 새 프로젝트를 만듭니다. 기종 설정은 이어받습니다.
프로젝트 열기	`Ctrl+O`	`.mpl` 프로젝트를 엽니다.
프로젝트 저장	`Ctrl+S`	지금 프로젝트를 저장합니다.
다른이름으로 저장	`Ctrl+Alt+S`	다른 이름이나 위치로 저장합니다.
인쇄 · 페이지 설정 · 인쇄 미리보기	`Ctrl+P`	Windows 인쇄 창을 엽니다. 용지와 미리보기는 그 창에서 선택합니다.
예제 열기	—	동봉된 예제 프로그램을 엽니다.
최근 파일	—	최근에 연 프로젝트 5개가 메뉴 아래에 표시됩니다. 마우스를 올리면 전체 경로가 표시됩니다.

저장하지 않은 변경 사항이 있을 때 새프로젝트ㆍ열기ㆍ예제 열기를 실행하거나 창을 닫으면 저장 여부를 묻습니다. 저장하려는 파일이 다른 프로그램에서 바뀌었으면 덮어쓸지 먼저 묻습니다.

편집ㆍ검색 메뉴

편집 메뉴와 검색 메뉴의 항목은 Phase 3 · 래더 편집과 Phase 6 · 프로그램 검사에서 설명합니다. 전체 단축키는 빠른 참조에 있습니다.

보기 메뉴

항목	단축키	동작
심볼 표시 · 설명문 표시	—	칸에 심볼명과 코멘트를 함께 표시합니다.
Mark 목록	—	펑션 판 아래의 북마크 목록을 켜고 끕니다.
기호 레일 · 펑션 · 인스펙터 · 감시 · 명령 바 · 상태 알약	`Alt+1`~`Alt+7`	판을 켜고 끕니다.
모든 판 숨기기	`Alt+0`	모든 판을 숨깁니다.
확대 · 축소 · 화면 폭에 맞춤	`Ctrl+=` · `Ctrl+-`	래더 표시 크기를 바꿉니다. `Ctrl+0`은 100%입니다.
빠른 실행	`Ctrl+K`	메뉴 항목을 이름으로 찾아 실행합니다.

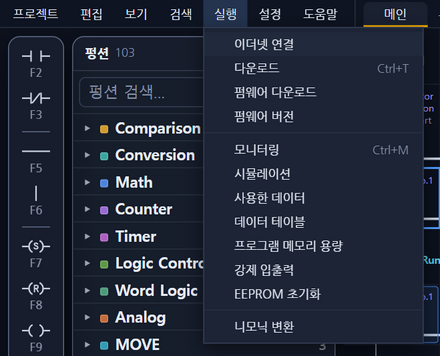

실행 메뉴

항목	단축키	설명 문서
이더넷 연결	—	Phase 6
다운로드	`Ctrl+T`	Phase 6
펌웨어 다운로드 · 펌웨어 버전	—	Phase 6
모니터링	`Ctrl+M`	Phase 7
시뮬레이션	—	Phase 8
사용한 데이터	—	Phase 5
데이터 테이블	—	Phase 7
프로그램 메모리 용량	—	Phase 6
강제 입출력	—	Phase 7
EEPROM 초기화	—	Phase 6
니모닉 변환	—	Phase 6

설정 메뉴

항목	동작
통신 포트	다운로드 채널과 시리얼 채널을 설정합니다. Phase 6
언어: 한국어 · Language: English	화면 언어를 바꿉니다.
옵션	그리드ㆍ글꼴ㆍ색상ㆍ브랜드 이름을 설정합니다.
데이터 메모리	메모리 영역 크기와 정전유지 구간을 설정합니다. Phase 5
심볼	심볼 테이블을 엽니다. Phase 5
장치명	기종과 확장 모듈을 선택합니다. Phase 1
Modbus RTU 마스터	Modbus RTU 마스터 통신 목록을 설정합니다.
테마: 모던 다크 · VS Code · 라이트	화면 테마를 바꿉니다.

옵션

설정 → 옵션을 선택하거나 위 띠의 환경설정 단추를 누르면 옵션 창이 열립니다. 왼쪽 목차에서 항목을 고르면 오른쪽에 설정과 미리보기가 표시됩니다.

① 설정 검색: 설정 이름으로 항목을 찾습니다.
② 목차: 그리드 및 이중코일, 글꼴, 색상, 브랜드 이름
③ 설정 영역
④ 미리보기: 바꾼 설정이 래더 미리보기에 바로 반영됩니다.
⑤ 취소ㆍ적용ㆍ확인: 적용은 창을 닫지 않고 바로 반영합니다. 왼쪽 아래 색·글꼴 모두 기본으로는 덮어쓴 색과 글꼴을 모두 기본값으로 되돌리며, 덮어쓴 항목 수가 함께 표시됩니다.

목차	설정
그리드 및 이중코일	칸의 가로ㆍ세로 크기, 한 줄의 칸 수(그리드 가로 개수), 이중코일 검사
글꼴	그리드 글꼴(주소ㆍ심볼ㆍ설명문ㆍ모니터 값), 헤더 글꼴(행 번호), 화면 글꼴(메뉴ㆍ창), 코드 글꼴(주소ㆍ값을 고정폭으로 표시하는 자리)
색상	테마, 래더, 펑션 블록, 모니터ㆍ검사, 화면의 색
브랜드 이름	창 제목에 표시할 이름

그리드 가로 개수는 프로젝트에만 적용됩니다. 색을 덮어쓰면 모든 테마에 함께 적용되며, 지정하지 않은 색은 선택한 테마를 따릅니다. 인쇄는 종이용 색(검정)으로 고정됩니다.

테마와 언어

설정 메뉴에서 테마: 모던 다크, 테마: VS Code, 테마: 라이트 중 하나를 선택할 수 있습니다.

설정 → Language: English를 선택하면 메뉴와 창이 영어로 바뀝니다. 한국어로 되돌리려면 Setting → 언어: 한국어를 선택해주시기 바랍니다. 두 항목은 어느 언어 화면에서도 각자의 언어로 표시됩니다.

인쇄

프로젝트 → 인쇄(Ctrl+P)를 선택하면 래더를 인쇄용 화면으로 만든 뒤 Windows 인쇄 창을 엽니다. 페이지 설정과 인쇄 미리보기도 같은 인쇄 창을 엽니다. 용지 방향ㆍ여백ㆍ프린터는 인쇄 창에서 선택해주시기 바랍니다. PDF로 저장하려면 프린터로 Microsoft Print to PDF를 선택해주시기 바랍니다.

Modbus RTU 마스터

설정 → Modbus RTU 마스터를 선택하면 장비가 Modbus RTU 마스터로 다른 장치의 레지스터를 읽고 쓰는 목록을 설정하는 창이 열립니다.

① 통신 포트에서 마스터로 사용할 채널(통신포트1~통신포트3)을 선택하고 보레이트ㆍ데이터 비트ㆍ정지 비트ㆍ패리티ㆍ타임아웃(×10ms)ㆍ지연시간(ms)을 설정해주시기 바랍니다.
② 추가를 눌러 항목을 넣어주시기 바랍니다. 정렬은 항목을 정렬합니다.
③ 항목 표에서 줄마다 모드버스 코드(예: WORD READ ( FC03 )ㆍWORD WRITE ( FC06 )), 국번, 주소, 바인딩(값을 주고받을 장비 메모리, 예: D10), 설명을 입력해주시기 바랍니다. 줄 오른쪽 삭제로 그 항목을 지웁니다.
확인을 눌러 저장해주시기 바랍니다.

확인을 누르면 선택한 채널의 통신 설정이 위 값으로 바뀌고, 모드가 Modbus RTU Master로 설정되며 그 채널의 다운로드 사용이 꺼집니다.

자동 저장과 복구

MP STUDIO 2는 편집 중인 프로젝트를 자동으로 저장해 둡니다. 저장하지 않고 프로그램이 종료된 경우, 다음 실행 때 자동 저장본 복구 창이 표시됩니다.

예: 자동 저장본을 엽니다.
아니오: 자동 저장본을 지웁니다.
취소: 다음 실행 때 다시 묻습니다.

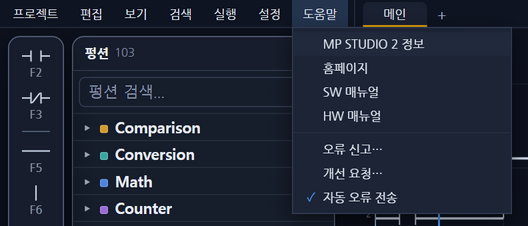

도움말 메뉴

항목	동작
MP STUDIO 2 정보	프로그램 버전과 정보를 표시합니다.
홈페이지	ILOGICS 홈페이지를 엽니다.
SW 매뉴얼	소프트웨어 매뉴얼을 엽니다.
HW 매뉴얼	선택한 기종의 하드웨어 사용설명서를 엽니다.
오류 신고…	문제를 설명하고 화면 캡처ㆍ프로젝트 파일을 첨부해 개발사로 보냅니다.
개선 요청…	바라는 기능이나 개선점을 개발사로 보냅니다.
자동 오류 전송	켜져 있으면(✓) 오류가 발생할 때 진단 정보를 자동으로 보냅니다.

오류 신고

① 무슨 일이 있었는지 적어주시기 바랍니다(필수).
필요하면 ② 열린 프로젝트(.mpl) 첨부와 ③ 화면 캡처 첨부를 선택해주시기 바랍니다. 진단 정보(로그ㆍ기기 정보)는 항상 함께 전송됩니다.
답변을 받으려면 ④ 회신받을 연락처 남기기를 선택하고 이메일 또는 전화번호를 입력해주시기 바랍니다.
보내기를 눌러주시기 바랍니다.

프로그램이 비정상 종료된 뒤 다시 실행하면, 무엇을 하고 있었는지 묻는 창이 표시될 수 있습니다.
