MP STUDIO 2 Phase 1 · 첫 프로젝트 만들기
한국어 | English
MP STUDIO 2를 처음 사용하는 분을 위한 문서입니다. 새 프로젝트에서 기종을 선택하고 P0 입력이 ON이면 P32 출력이 ON되는 렁을 작성한 뒤, 저장ㆍ통신 설정ㆍ다운로드ㆍ모니터링까지 진행합니다.
| 프로그램 | 실습 기종 | 완성 결과 |
|---|---|---|
| MP STUDIO 2 | MPS-8A8R(T)-S | P0 NO 접점 → P32 출력 코일 |
1. 시작하기 전에
다음 항목을 준비해주시기 바랍니다.
- MP STUDIO 2가 설치된 PC
- MPSㆍMPA 시리즈 장비 1대
- 장비에 맞는 다운로드 케이블과 드라이버(MPS SeriesㆍMPA Series의 제품 표 참고)
처음에는 출력 부하를 분리한 상태에서 프로그램 작성과 다운로드까지 확인하는 것이 좋습니다. 장비가 없으면 Phase 8 · 시뮬레이션으로 같은 회로를 PC에서 실행해 볼 수 있습니다.
2. 첫 화면
프로그램을 실행하면 ① 빈 래더가 열립니다. 위 띠에는 ② 파일ㆍ도구 단추와 ③ 장비 알약이, 그 아래 줄에는 ④ 메뉴와 ⑤ 프로그램 탭이 있습니다. 왼쪽 ⑥ 기호 레일에서 접점ㆍ코일을 고르고, 오른쪽 ⑦ 인스펙터에서 선택한 칸의 정보를 확인할 수 있습니다.
처음 실행하면 오류 보고 안내가 한 번 표시됩니다. 오류가 발생하면 진단 정보(로그ㆍ기기 정보)를 개발사로 자동 전송하며, 프로젝트 파일은 오류 신고 때 직접 첨부한 경우에만 보냅니다. 이 설정은 도움말 → 자동 오류 전송에서 언제든 끌 수 있습니다.
동봉된 예제 프로그램을 먼저 살펴보려면 프로젝트 → 예제 열기를 선택해주시기 바랍니다.
3. 새 프로젝트와 기종 선택
- 프로젝트 → 새프로젝트를 선택하거나
Ctrl+N을 눌러주시기 바랍니다. 저장하지 않은 변경 사항이 있으면 확인 창에서 저장 여부를 선택해주시기 바랍니다. - 설정 → 장치명을 선택하거나 위 띠의 장치 단추를 눌러 디바이스 창을 열어주시기 바랍니다.
- ① 제품군에서
MPS를 선택해주시기 바랍니다. - ② 모델에서
MPS-8A8R(T)-S를 선택해주시기 바랍니다. - ③ 기종명과 ④ P 영역이 선택한 모델로 바뀌었는지 확인하고 ⑤ 확인을 눌러주시기 바랍니다.
제품군을 바꾸면 데이터 메모리 크기를 이 기종의 기본값으로 되돌립니다. 항목이 표시됩니다. 체크하면 메모리 영역 크기가 새 기종의 기본값으로 바뀌고, 체크하지 않으면 지금 설정이 유지됩니다.
새 프로젝트는 직전 프로젝트의 기종 설정을 이어받습니다. 실제 장비와 기종이 같은지 위 띠의 장비 알약에 표시된 기종으로 확인해주시기 바랍니다. 기종을 바꾸면 사용할 수 있는 입출력 주소와 메모리 크기가 함께 바뀝니다.
4. P0 접점과 P32 코일 배치
래더 캔버스의 칸을 먼저 선택한 뒤 기능 키나 기호 레일 단추를 누르면 그 칸에 요소가 배치됩니다.
- 첫 행의 첫 칸을 클릭해주시기 바랍니다.

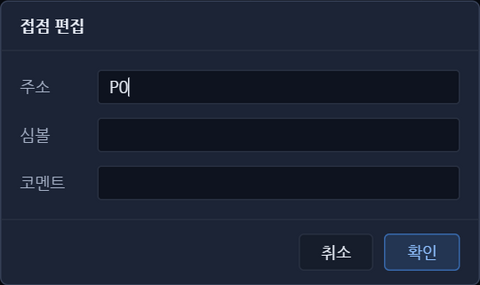

F2를 누르거나 기호 레일의 ① F2 (NO) 단추를 눌러 NO 접점을 배치해주시기 바랍니다.Enter를 누르거나 칸을 더블클릭해 접점 편집 창을 열고, 주소에P0을 입력한 뒤 확인을 눌러주시기 바랍니다.→로 두 번째 칸을 선택하고F9를 눌러 출력 코일을 배치해주시기 바랍니다. 코일은 행의 오른쪽 끝에 배치되고, 접점과 코일 사이는 가로선으로 자동 연결됩니다.- 코일 칸에서
Enter를 눌러 코일 편집 창을 열고 주소에P32를 입력해주시기 바랍니다.
빈 칸에서 바로 P0처럼 주소를 입력하기 시작하면 접점 입력 (NO) 창이 열리고, 확인하면 그 주소의 NO 접점이 배치됩니다.
① F2 단추는 F2 키와 같은 동작을 합니다. ② 완성된 렁에서 접점과 코일의 주소가 맞는지 확인해주시기 바랍니다. 주소가 기종에 없거나 형식이 틀리면 칸이 붉게 표시됩니다. 붉은 칸이 있으면 다운로드도 모니터링도 할 수 없으므로 주소를 고쳐야 합니다. 예를 들어 MPS-8A8R(T)-S에서 쓸 수 있는 입출력 주소는 P0~P9와 P32~P39입니다.
5. 저장하기
- 프로젝트 → 프로젝트 저장을 선택하거나
Ctrl+S를 눌러주시기 바랍니다. - 처음 저장할 때 표시되는 창에서 저장 위치와 파일 이름을 정해주시기 바랍니다. 프로젝트는
.mpl파일로 저장됩니다. - 위 띠의 문서 이름이 저장한 파일 이름으로 바뀌었는지 확인해주시기 바랍니다.
다른 이름으로 저장하려면 Ctrl+Alt+S를 사용해주시기 바랍니다.
6. 통신 포트 설정
- 장비와 PC를 다운로드 케이블로 연결하고, Windows 장치 관리자 → 포트(COM 및 LPT)에서 COM 번호를 확인해주시기 바랍니다. 포트가 보이지 않으면 제품 표에 있는 드라이버를 설치하고 케이블을 다시 연결해주시기 바랍니다.
- 설정 → 통신 포트를 선택하거나 위 띠의 통신 단추를 눌러주시기 바랍니다.
- ① 채널에서 확인한 COM 포트를 선택해주시기 바랍니다. 목록에 없으면 오른쪽의 ② 다시 읽기 단추를 눌러 포트 목록을 새로 읽어주시기 바랍니다.
- ③ 확인을 눌러 설정을 저장해주시기 바랍니다.
통신 포트 설정은 프로젝트에 함께 저장됩니다. 이더넷 연결과 시리얼 채널 모드는 Phase 6에서 설명합니다.
7. 다운로드
- 위 띠 오른쪽의 다운로드를 누르거나 실행 → 다운로드를 선택해주시기 바랍니다. 단축키는
Ctrl+T입니다. - 프로그램 검사, 장비 코드 변환, 장비 펌웨어 버전 확인, 전송이 차례로 진행되며 진행 창에 진행률이 표시됩니다.
- 전송 중에는 장비 전원을 끄거나 케이블을 분리하지 않아야 합니다.
- 다운로드를 완료하였습니다 창이 표시되면 다운로드가 끝난 것입니다. 이 창의 모니터링을 누르면 바로 모니터링을 시작할 수 있습니다.
주의:Ctrl+T는 확인 창 없이 바로 장비에 프로그램을 내려받습니다. 통신 포트가 실제로 연결할 장비인지 먼저 확인해주시기 바랍니다.
8. 모니터링으로 동작 확인
- 위 띠의 Monitoring을 누르거나
Ctrl+M을 눌러주시기 바랍니다. - ① 장비 알약에 모니터링 상태와 스캔 시간(SCAN)이 표시되는지 확인해주시기 바랍니다.
- P0에 입력 신호가 들어오면 ② P0 접점이 통전 색으로 바뀌고, P32가 켜지면 ③ P32 자기유지 접점과 P32 코일도 통전 색으로 표시됩니다.
- 모니터링을 끄려면
Esc또는Ctrl+M을 눌러주시기 바랍니다.
그림 7은 동봉 예제(프로젝트 → 예제 열기)를 시뮬레이션으로 실행한 화면입니다. 장비를 모니터링할 때도 같은 색으로 표시되며, 장비 알약에는 모니터링 중 · 포트가 표시됩니다.
9. 첫 프로젝트 단축키
| 단축키 | 동작 |
|---|---|
Ctrl+N | 새프로젝트 |
F2 | NO 접점 배치 |
F9 | 출력 코일 배치 |
Enter | 선택한 칸 편집 |
Ctrl+S | 프로젝트 저장 |
Ctrl+T | 다운로드 |
Ctrl+M | 모니터링 켜기ㆍ끄기 |
10. 완료 확인
다음 항목이 모두 맞으면 Phase 1을 완료한 것입니다.
- 기종이 실제 장비와 같습니다.
- 첫 렁에
P0접점과P32코일이 있고 붉은 칸이 없습니다. .mpl프로젝트를 저장했습니다.- 다운로드 완료 창을 확인했습니다.
- P0 입력에 따라 P32 코일의 모니터링 표시가 바뀝니다.
다른 기종으로 따라하기
| 기종 | 첫 디지털 입력 | 첫 디지털 출력 |
|---|---|---|
MPS-8A4R(T)-S · MPS-8A8R(T)-S · MPS-8A8R · MPS-16A8R(T) · MPS-16A16R(T) · MPS-16A8R8T | P0 | P32 |
MPA-8A8R(T) ~ MPA-32A32R(T) | P0 | P32 |
MPA-48A48R(T) · MPA-64A64R(T) | P0 | P64 |
MPS-16A8R(T)-R2 | P0 | P20 |
선택한 기종의 입출력 주소는 Phase 5 · 메모리와 심볼과 각 제품 페이지에서 확인해주시기 바랍니다.
