リレー出力コントローラ: AC・DC負荷のためのドライ接点スイッチング
コントローラが実負荷をスイッチングする際は、ロジックと同じく出力段が重要です。MPINO-8A4R-S、MPINO-8A8R-S、MPINO-16A8R、MPINO-16A16RといったMPINOリレー出力コントローラは、絶縁されたドライ接点リレーを備え、AC・DC負荷を直接スイッチングし、素のマイクロコントローラピンでは決して提供できないガルバニック絶縁を併せて提供します。
ドライ接点リレー出力が提供するもの
リレー出力は電気機械式スイッチです。コントローラがコイルを励磁すると、それを駆動するロジックから電気的に絶縁された接点が機械的に閉じます。このドライ接点はATmegaコアと電気的接続のない金属を通じて負荷電流を流すため、コントローラの低電圧ロジックとスイッチングされる回路は共通の基準を共有しません。この絶縁がリレー出力の決定的な利点であり、汎用負荷スイッチングの既定の選択であり続ける理由です。

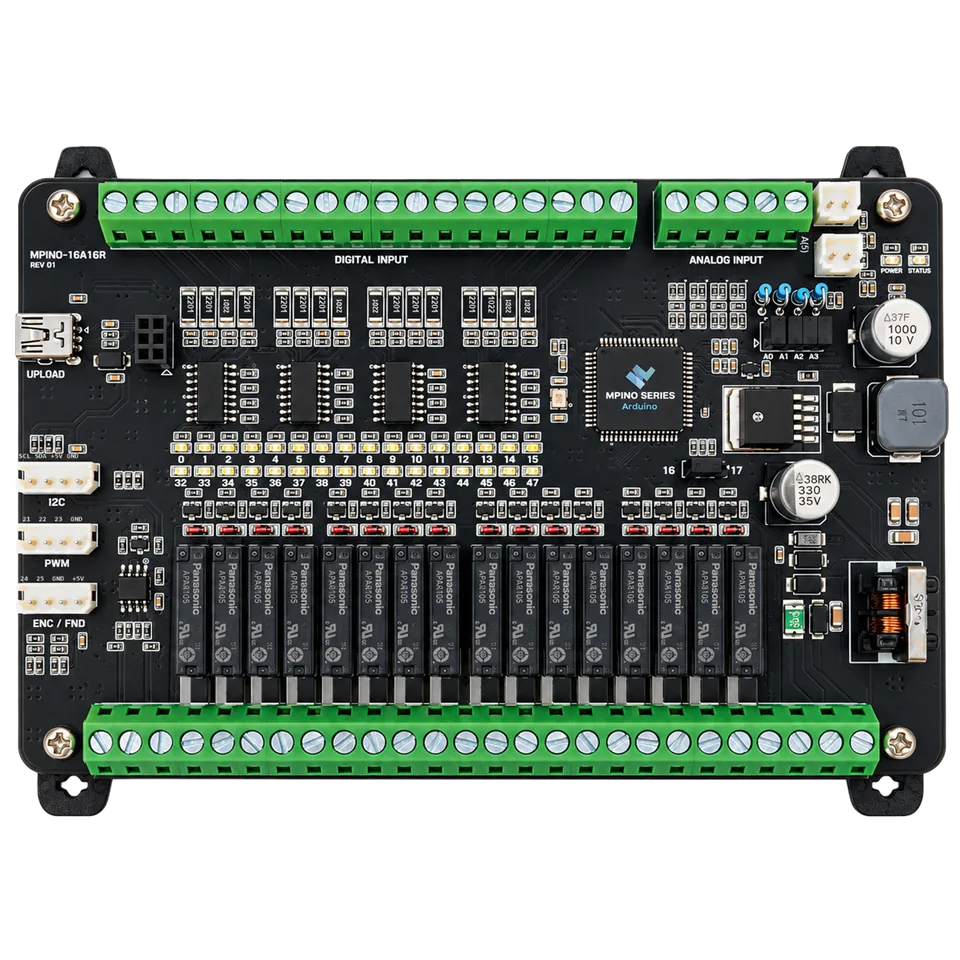

接点が真の機械式スイッチであるため、負荷の性質に依存しません。MPINO-8A8R-Sの同一リレーが、あるチャネルでは230 V ACの接触器コイルを、別のチャネルでは24 V DCのソレノイドを、出力ハードウェアを変えることなくスイッチングできます。MPINO-8A4R-Sの4点のリレーからMPINO-16A16Rの16点のリレーに至るまで、リレー製品群全体が同一の絶縁ドライ接点動作を提供し、指令できる独立負荷の数だけが異なります。
AC・DC負荷のスイッチング
リレー接点は、同じ接点が両方に対応するとはいえ、実際にはAC負荷とDC負荷を異なる形で扱います。交流では負荷電圧が1周期ごとに2回ゼロを通過するため、接点が開く際に生じるアークが速やかに自己消弧するのを助けます。これによりリレーは接触器コイル、ソレノイドバルブ、ヒータ、表示灯といったAC負荷に適しており、これがMPINO-16A8RやMPINO-16A16Rにおける盤制御の中核業務です。
直流はアークを消弧するゼロ交差がないため接点にとってより過酷です。DCアークは自己持続する傾向があり、接点をより速く侵食しかねません。DC負荷では、通常AC定格より低い接点のDC定格を順守し、誘導性の逆起電力を抑制します。MPINOリレーがリレーコイルや小型ソレノイドのような誘導性DC負荷をスイッチングする際、負荷両端にフライバックダイオードを取り付けると、磁界の崩壊が開く接点に加える電圧スパイクをクランプし、接点寿命を大幅に延ばします。
リレー出力とトランジスタ出力の比較
MPINOはリレーとトランジスタの両出力機種を提供し、両者の選択は負荷に関する技術的判断です。リレー出力は絶縁とAC・DCのスイッチング能力を提供しますが電気機械式です。すなわちミリ秒単位でスイッチングし、可聴のクリック音を発し、接点が摩耗するまでの動作回数は有限です。MPINO-8A4T-SおよびMPINO-8A8T-Sに搭載されるトランジスタ出力はソリッドステートで、DC負荷のみをスイッチングし、摩耗する可動部がないため、高い開閉速度や非常に長い寿命が要求される場面で優れます。
実務上の指針は、AC負荷、大電流またはAC/DC混在負荷、そして負荷回路のガルバニック絶縁が優先されるあらゆる場合にはリレーを用い、表示LED、高速バルブ、PWM駆動デバイスのような高速かつ頻繁にスイッチングされる低電圧DC負荷にはトランジスタ出力を用いることです。MPINO-16A8R8Tは大半の機械が両方を必要とすることを踏まえ、AC接触器および絶縁負荷用の8点リレー出力と高速DC駆動用の8点トランジスタ出力を一つのコントローラに統合し、どちらも妥協せずに済むようにしています。
接点定格、突入電流、長い使用寿命
リレー出力のサイジングは、接点がスイッチングできる最大電圧と電流をACとDCについて別個に規定する接点定格から始まります。負荷の定常電流はその定格内に収まらなければなりませんが、定常状態は全体像の一部にすぎません。多くの負荷は投入時に大きな突入電流を引き込みます。白熱およびタングステンランプ、モータ巻線、変圧器の励磁電流は、瞬間的に運転電流の数倍を引き込むことがあり、接点に最大の負担をかけるのは運転電流ではなくこのサージです。
接点の保護は、MPINO-8A4R-SからMPINO-16A16Rまですべてのリレー機種の使用寿命を延ばします。突入電流に対する余裕を持たせて負荷を定格電流内に保ち、誘導性DC負荷にはフライバックダイオードを、重誘導性AC負荷にはスナバを取り付け、負荷の突入が激しい場合は負荷を直接スイッチングせず、サージに見合った定格の外部接触器をリレーで駆動することを検討してください。リレー接点を有限寿命部品として扱い、それに応じて保護することが、リレー出力コントローラを機械の信頼できる長期部品にする道です。
