MPAINO Series
MPAINO-32A16R

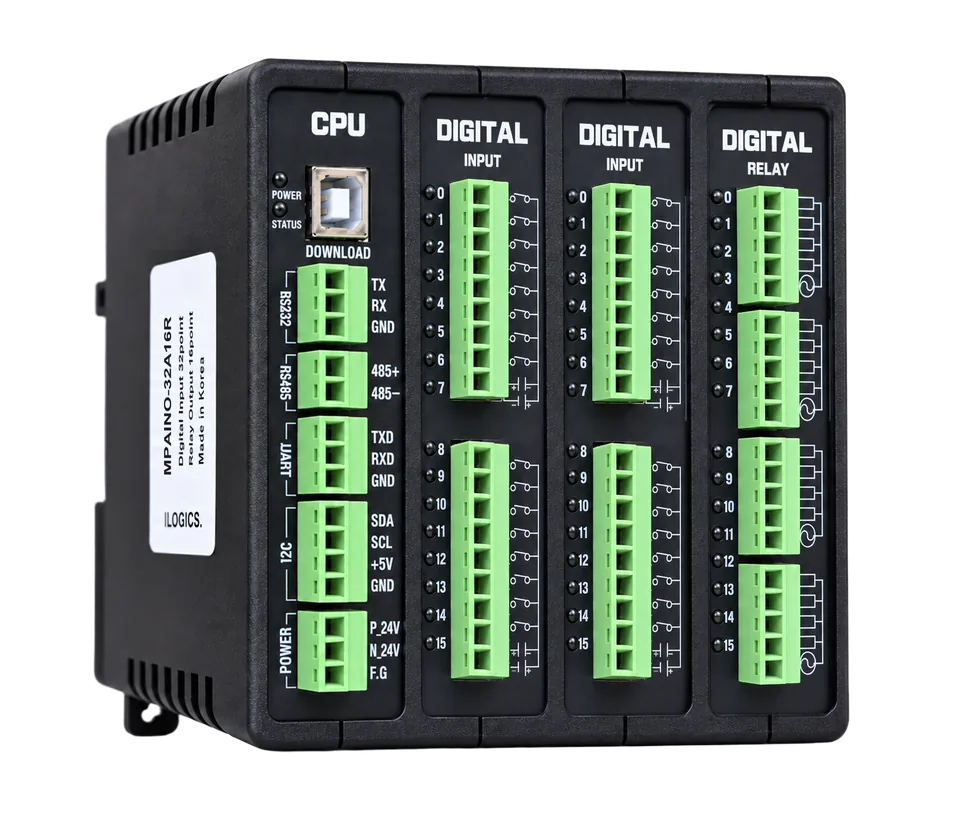

MPAINO-32A16R 산업용 아두이노 컨트롤러
MPAINO-32A16R은(는) ATmega2560 기반 산업용 아두이노 호환 PLC 컨트롤러로, 절연 디지털 입력 32점과 릴레이 출력 16점을 제공합니다. RS-232, RS-485, UART, I²C 통신 및 Modbus RTU을 지원하며 Arduino IDE로 프로그래밍합니다. DIN 레일 장착형으로 자동화, 시험, HMI 연동, 임베디드 제어에 적합합니다.
택배 ₩3,000 · ₩50,000 이상 무료배송 (CJ대한통운)
본사 방문수령 가능
오후 2시 이전 주문 시 당일 발송
대량 주문은 발송이 1일 더 소요될 수 있습니다
배송 전 주문 취소 · 수령 후 반품/교환 요청 가능
개요
/ OVERVIEWMPAINO-32A16R은(는) ATmega2560 기반 산업용 아두이노 호환 PLC 컨트롤러로, 절연 디지털 입력 32점과 릴레이 출력 16점을 제공합니다. RS-232, RS-485, UART, I²C 통신 및 Modbus RTU을 지원하며 Arduino IDE로 프로그래밍합니다. DIN 레일 장착형으로 자동화, 시험, HMI 연동, 임베디드 제어에 적합합니다.
주요 특징
- ATmega2560 코어, Arduino IDE(MegaCore)로 프로그래밍
- 옵토커플러 절연 디지털 입력 32점 (NPN/PNP, 최대 40V 허용)
- AC/DC 무전압 접점 스위칭용 릴레이 출력 16점
- 산업용 통신: RS-485, RS-232, UART, I²C · Modbus RTU
- DIN 레일 35mm 장착, 산업 현장용 절연 I/O
사양
/ SPEC| MCU | ATmega2560 |
|---|---|
| 전원 입력 | DC 12V ~ 24V |
| 디지털 입력 | 32 |
| 릴레이 출력 | 16 |
| RS-232 | 1ch |
| RS-485 | 1ch |
| UART | 1ch |
| I²C | 1ch |
| Modbus RTU | YES |
| LS산전 Cnet | YES |
| Mitsubishi MC | YES |
| Arduino IDE 호환 | YES |
MPAINO-32A16R의 현장 결선, COM 그룹 구성, 전체 Arduino 핀맵은 사용설명서(아래 다운로드)에 문서화되어 있습니다. 디지털 입력은 옵토커플러로 절연되어 COM 결선 방향에 따라 NPN 또는 PNP 센서를 받을 수 있으며, 출력 및 아날로그 레인지는 매뉴얼의 단자 배치를 따릅니다.
소프트웨어
Arduino IDE / MPINO Studio 2
ARDUINO IDE 호환
기존 Arduino 개발 환경과 완벽 호환
MPINO STUDIO2 제공
아두이노 코딩 + 래더 로직을 하나로
ARDUINO + LADDER LOGIC
손쉬운 제어 로직 구현으로 개발 효율 향상
개발 환경 준비
ARDUINO IDE를 사용할 경우 ARDUINO SDK(아이로직스 필수설치파일)를 반드시 설치해야 합니다. MPINO STUDIO2를 사용할 경우에는 필수 설치가 아닙니다.
본 제품은 ARDUINO SDK 없이 ARDUINO IDE에서 MEGA2560 보드를 선택하여 사용이 가능합니다. 다만, 자사에서 제공하는 내장 명령어를 사용할 수 없습니다. 또한 확장 출력핀(D70~D85) 제어에는 ARDUINO SDK 설치가 필요합니다.
다운로드
/ FILES자주 묻는 질문
MPAINO-32A16R의 I/O 점수는 어떻게 되나요?▾
MPAINO-32A16R은(는) 절연 디지털 입력 32점과 릴레이 출력 16점을 제공하며, RS-485, RS-232, UART, I²C 통신을 내장합니다. 전체 내역은 사양 표를 참고하십시오.
MPAINO-32A16R은(는) Modbus RTU를 지원하나요?▾
네. MPAINO-32A16R은(는) 시리얼 인터페이스에서 Modbus RTU를 지원하며, 마스터·슬레이브 모두 사용할 수 있습니다.
