MPINO STUDIO 2 Phase 4-6・ビット演算ボックス関数

WORDの各ビットを論理演算、シフト、ローテートする命令を説明します。

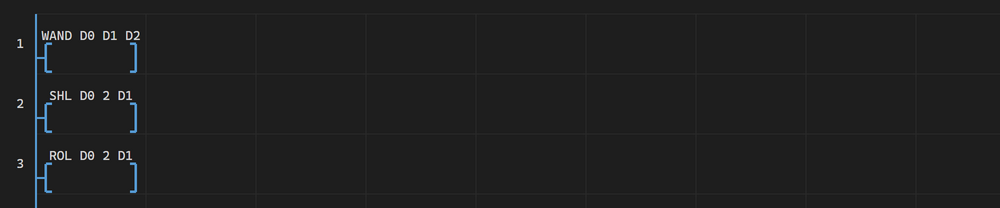

WAND・SHL・ROLの入力形式を比較した実際のラダー画面です。

1. 共通ルール

ビット演算命令はWORDの16ビットをまとめて計算します。シフトは外へ出たビットを捨てて空きを0で埋め、ローテートは外へ出たビットを反対側へ戻します。

2. WAND・WOR・WXOR

WAND

ビット AND (Word AND)

2つのWORDの各ビットをAND演算し、結果を対象に格納します。

入力形式: WAND D0 D1 D2

実行条件	実行前	入力した命令	予想結果
左側条件 ON	D0=0x00CC, D1=0x00AA	`WAND D0 D1 D2`	D2=0x0088

WOR

ビット OR (Word OR)

2つのWORDの各ビットをOR演算し、結果を対象に格納します。

入力形式: WOR D0 D1 D2

実行条件	実行前	入力した命令	予想結果
左側条件 ON	D0=0x00CC, D1=0x00AA	`WOR D0 D1 D2`	D2=0x00EE

WXOR

ビット XOR (Word XOR)

2つのWORDの各ビットをXOR演算し、結果を対象に格納します。

入力形式: WXOR D0 D1 D2

実行条件	実行前	入力した命令	予想結果
左側条件 ON	D0=0x00CC, D1=0x00AA	`WXOR D0 D1 D2`	D2=0x0066

3. WNOT

ビット NOT (Word NOT)

ソースWORDの各ビットを反転し、結果を対象に格納します。

入力形式: WNOT D0 D1

引数

1番目 = S: 反転するソースアドレスまたは定数
2番目 = D: 結果格納アドレス

実行条件	実行前	入力した命令	予想結果
左側条件 ON	D0=0x00CC	`WNOT D0 D1`	D1=0xFF33

4. SHL・SHR

SHL

論理左シフト (Shift Left)

WORDを左へシフトし、結果を対象に格納します。左へ出たビットを捨て、右の空きを0で埋めます。シフト数には0～15を使用します。

入力形式: SHL D0 2 D1

引数

第1引数 = ソース：整数WORDアドレス
第2引数 = シフト数：0～15
第3引数 = 対象：結果格納アドレス

実行条件	実行前	入力した命令	予想結果
左側条件 ON	D0=0x0003	`SHL D0 2 D1`	D1=0x000C

SHR

論理右シフト (Shift Right)

D WORDを右へ論理シフトし、結果を対象に格納します。右へ出たビットを捨て、左の空きを0で埋めます。

入力形式: SHR D0 1 D1

引数

第1引数 = ソース：D WORDアドレス
第2引数 = シフト数：0～15
第3引数 = 対象：結果格納アドレス

実行条件	実行前	入力した命令	予想結果
左側条件 ON	D0=0x000C	`SHR D0 1 D1`	D1=0x0006

5. ROL・ROR

ROL

左回転 (Rotate Left)

D・C・T WORDを左へローテートし、結果を対象に格納します。左へ出たビットは右端へ戻します。

入力形式: ROL D0 2 D1

引数

第1引数 = ソース：D・C・T WORDアドレス
第2引数 = ローテート数
第3引数 = 対象：D・C・T WORDアドレス

実行条件	実行前	入力した命令	予想結果
左側条件 ON	D0=0x8001	`ROL D0 2 D1`	D1=0x0006

ROR

右回転 (Rotate Right)

D・C・T WORDを右へローテートし、結果を対象に格納します。右へ出たビットは左端へ戻します。

入力形式: ROR D0 1 D1

引数

第1引数 = ソース：D・C・T WORDアドレス
第2引数 = ローテート数
第3引数 = 対象：D・C・T WORDアドレス

実行条件	実行前	入力した命令	予想結果
左側条件 ON	D0=0x0003	`ROR D0 1 D1`	D1=0x8001

6. トラブルシューティング

症状	確認項目
右シフトで符号ビットが左側に入りません。	SHRは上位の空きビットを0で埋める論理シフトです。
シフト後にビットが消えます。	移動したビットを保持する場合は、SHL・SHRではなくROL・RORを使用します。
