MPAINO Series
MPAINO-32A32T

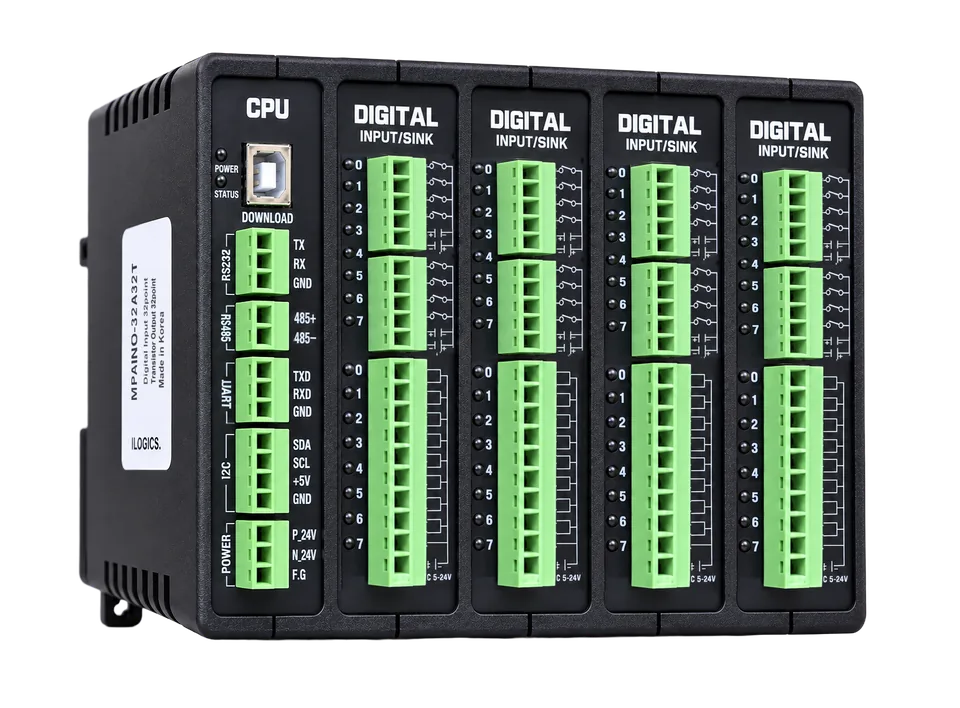

MPAINO-32A32T 産業用Arduinoコントローラ
MPAINO-32A32TはATmega2560ベースの産業用Arduino互換PLCコントローラで、絶縁デジタル入力32点とトランジスタ(シンク)出力32点を備えます。RS-232, RS-485, UART, I²C通信およびModbus RTUに対応し、Arduino IDEでプログラミングできます。DINレール取付対応で、自動化・試験・HMI連携・組込制御に適しています。
概要
/ OVERVIEWMPAINO-32A32TはATmega2560ベースの産業用Arduino互換PLCコントローラで、絶縁デジタル入力32点とトランジスタ(シンク)出力32点を備えます。RS-232, RS-485, UART, I²C通信およびModbus RTUに対応し、Arduino IDEでプログラミングできます。DINレール取付対応で、自動化・試験・HMI連携・組込制御に適しています。
主な特長
- ATmega2560 コア、Arduino IDE（MegaCore）でプログラミング
- フォトカプラ絶縁デジタル入力 32点（NPN/PNP、最大40V対応）
- 高速DCスイッチング用トランジスタ（シンク）出力 32点
- 産業用通信: RS-485, RS-232, UART, I²C · Modbus RTU
- DINレール35mm取付、産業現場向け絶縁I/O
仕様
/ SPECすべての仕様はボードリファレンス資料に基づいてトレース可能です。
| MCU | ATmega2560 |
|---|---|
| デジタル入力 | 32 |
| トランジスタ出力 | 32 |
| RS-232 | 1ch |
| RS-485 | 1ch |
| UART | 1ch |
| I²C | 1ch |
| Modbus RTU | はい |
| LS Cnet | はい |
| Mitsubishi MC | はい |
| Arduino IDE 対応 | はい |
配線・ピンマップ
MPAINO-32A32Tのフィールド配線、COMグループ構成、Arduinoピンマップ全体はユーザーマニュアル（下記ダウンロード）に記載されています。デジタル入力はフォトカプラで絶縁され、COM配線によりNPNまたはPNPセンサに対応します。出力やアナログレンジはマニュアルの端子配置に従います。
通信
MPAINO-32A32Tは RS-485, RS-232, UART, I²C インターフェースを提供します。 ILOGICS ILIBライブラリによりModbus RTUマスター／スレーブに対応し、既存のフィールドバスへの接続やHMI・SCADAへのゲートウェイとして動作できます。 I²Cでローカルディスプレイ、RTCモジュール、オペレータパネルを接続できます。
ソフトウェア・サンプル
MPAINO-32A32TはMegaCoreコアを使用し、標準のArduino IDEでプログラミングします。ILOGICSのボード項目とAVR ISPプログラマを選択し、専用のMPダウンロードケーブルで書き込みます。ILOGICS ILIBライブラリがModbus RTUや産業用ヘルパーを提供し、標準のWire・EEPROMライブラリに対応します。アナログ基準電圧設定（analogReference(EXTERNAL)）やタイマー／割り込みリソースの注意点はユーザーマニュアルを参照してください。
ダウンロード
/ FILESFAQ
MPAINO-32A32TのI/O点数はどれくらいですか？▾
MPAINO-32A32Tは絶縁デジタル入力32点とトランジスタ出力32点を備え、RS-485, RS-232, UART, I²C通信を搭載しています。詳細は仕様表をご覧ください。
MPAINO-32A32TはModbus RTUに対応していますか？▾
はい。MPAINO-32A32TはシリアルインターフェースでILOGICS ILIBライブラリを介してModbus RTU（マスター／スレーブ）に対応します。
