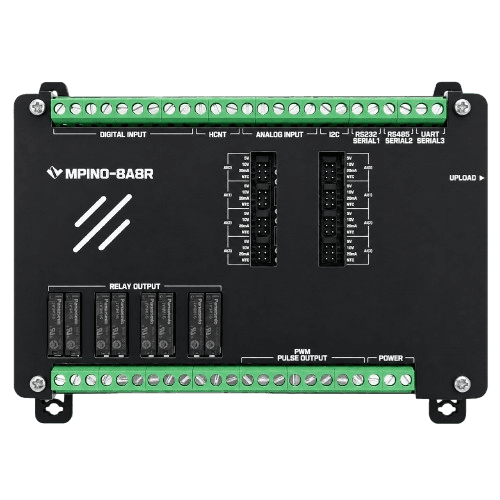

MPINO-8A8R 産業用Arduinoコントローラ

I/O一覧

8 DI / 8 Relay / 4 AI / RS-232 / RS-485 / UART / I²C

MPINO-8A8RはATmega2560ベースの産業用Arduino互換PLCコントローラで、絶縁デジタル入力8点とリレー出力8点を備えます。RS-232, RS-485, UART, I²C通信およびModbus RTUに対応し、Arduino IDEでプログラミングできます。DINレール取付対応で、自動化・試験・HMI連携・組込制御に適しています。

$88.00 在庫あり

オプション選択

トップケース

追加構成品

必要な関連商品を一緒にどうぞ（任意）

MP Download Cable

MP ダウンロードケーブル (USB-TTL コンバータ内蔵)

$12.00

スーパーキャパシタ DDL 5.5V 1F — +5V 端子に接続するリード2本の円筒形キャパシタ

Super Capacitor DDL 5.5V 1F

スーパーキャパシタ DDL 5.5V 1F (停電保持用)

$4.40

商品合計$88.00

数量

見積を依頼

製品比較

配送

海外配送 (EMS) — ご購入時に配送先・重量に応じて算出

配送計算重量 300 g（製品1個あたり）

発送

翌営業日に発送（ご注文時間を問わず）

大量注文の場合、発送が1日長くかかることがあります

返品・交換

発送前の注文キャンセル · 受取後の返品/交換のご依頼が可能

オンライン取扱説明書新しいタブで開きます

主な特長

/ FEATURES

ATmega2560 コア、Arduino IDE および MPINO STUDIO2 でプログラミング
フォトカプラ絶縁デジタル入力 8点（NPN/PNP、最大40V対応）
AC/DC無電圧接点スイッチング用リレー出力 8点
アナログ入力 4点（0–5V / 4–20mA / 0–10V レンジ）
産業用通信: RS-485, RS-232, UART, I²C · Modbus RTU
DINレール35mm取付、産業現場向け絶縁I/O

仕様

/ SPEC

MCU	ATmega2560
電源入力	DC 12V ~ 24V
デジタル入力	8
リレー出力	8
アナログ入力	4
高速パルス入力	2
高速パルス出力	6
RS-232	1ch
RS-485	1ch
UART	1ch
I²C	1ch
Modbus RTU	はい
LS Cnet	はい
Mitsubishi MC	はい
Arduino IDE 対応	はい

ソフトウェア

Arduino IDE / MPINO Studio 2

Arduino IDEでMPINO用スケッチを編集し、シリアルモニタで動作を確認している画面

MPINO Studio 2でコードとラダーロジックを1画面で編集している画面 — エクスプローラー・コードエディタ・ラダー図

Arduino IDE 対応

既存のArduino開発環境とそのまま互換

MPINO STUDIO2 提供

Arduinoコーディングとラダーロジックを一つに

Arduino + ラダーロジック

使い慣れたラダーで制御ロジックを素早く構築

開発環境の準備

ARDUINO SDK をインストールすると、Arduino IDE に本製品のボード定義が追加され、産業用途で役立つ関数を内蔵命令として使用できます。ライブラリを別途追加する必要はなく、ARDUINO IDE の自動補完とともにご使用いただけます。

SDK のインストールで使える内蔵命令

PLC タイマ・コールバックタイマIton · Itof · Itpl · Itmr · ItimerSet
カウンタIctu · Ictd · Ictud · IgetCount
スケール・PID 制御Iscale · Iscalef · IpidSet · IpidRun
先入れ先出し・後入れ先出しバッファFIFO · FILO
入力デバウンス・エッジ検出Ibounce · IdigitalRead · Iup · Idown · Ialt
デバッグ・ウォッチドッグdebug · debugln · WDT_ENABLE · WDT
Modbus RTU・LS Cnet・Mitsubishi MCImodbusRTU · ICnet · IMcProtocol
アナログ入力・4~20mA 補正analogRead2 · IanalogRead · IanalogFilter · ntcRead
PWM・パルス・高速カウンタPWM · FDPWM · NPWM · TCNTSETUP · TCNTOUT

ARDUINO IDE を使用する場合は ARDUINO SDK（アイロジックス必須インストールファイル）を必ずインストールしてください。MPINO STUDIO2 を使用する場合はインストールせずにご使用いただけます。

本製品は ARDUINO SDK なしでも、ARDUINO IDE で MEGA2560 ボードを選択して使用できます。ただし当社提供の内蔵命令は使用できません。

ARDUINO SDK を資料室で入手ARDUINO_SDK_INSTALL_V33.exe · 55.7 MB MPINO STUDIO2 を資料室で入手資料室で確認

ダウンロードケーブルMP DOWNLOAD CABLE

プログラムの書き込みには専用ダウンロードケーブルが必要です

本製品の書き込みポートは mini 5P USB ですが、USB をシリアルに変換する回路は基板側ではなくケーブル側に内蔵されています。そのため市販の mini 5P USB ケーブルを接続しても PC がポートを認識せず、書き込みもできません。MP ダウンロードケーブルは自社で製作しているケーブルで、一つご購入いただければ継続してご使用いただけます。

USB-TTL コンバータ内蔵
変換 IC がコネクタハウジング内に収められています
市販 mini 5P ケーブルは使用不可
一般のケーブルではポート認識も書き込みもできません
USB-A ↔ mini 5P
PC の USB 端子と基板の書き込みポートを接続します。
アイロジックス自社製作
アイロジックス製品でご使用いただける専用ケーブルです。

ケーブルの構成

* 変換 IC がハウジング内にあることが一般のケーブルとの違いです。基板側は mini 5P、PC 側は USB-A、ケーブル長は 1 m です。

別売 — 追加構成品で基板と一緒にご購入いただけます。

ケーブル仕様

項目	内容
PC 側	USB-A プラグ
変換	USB-TTL コンバータをケーブルに内蔵
基板側	USB mini 5P プラグ
長さ	1 m
ドライバ	FTDI

ドライバのインストール方法

MP ダウンロードケーブルで PC の USB 端子と基板の書き込みポートを接続します。
デバイスマネージャーを開き、ポート (COM と LPT) に USB Serial Port (COMx) が表示されるか確認します。
表示されない場合は、資料室の FTDI ドライバをインストールしてからケーブルを接続し直します。
開発ツールで、デバイスマネージャーに表示されたものと同じ COM 番号を選択すると書き込みできます。

FTDI USB ドライバをダウンロードCDM2123620_Setup.exe · 2.3 MB

デジタル入力Digital Input

8チャンネルデジタル入力 / フォトカプラ絶縁

8点のデジタル入力チャンネルを備え、外部スイッチやセンサーの信号を安定して検出します。

D22~D29 入力
合計8点のデジタル入力に対応
COM0 コモン
8点を1つのCOM0で共通配線
フォトカプラ絶縁
外部ノイズから制御回路を保護
NPN / PNP 対応
さまざまなセンサー配線方式に対応

入力チャンネル構成

※ 外部スイッチまたはセンサーの接続例（NPN/PNP 共通）

フォトカプラ絶縁

デジタル入力は双方向フォトカプラ絶縁構造（逆並列LED）を採用し、NPN・PNP いずれの信号も安定して検出します。COM0 を基準に8チャンネルの入力を確実に取り込みます。

サンプルコード — 入力の読み取り

void setup() {
    pinMode(62, OUTPUT);  // R(62) as an output
    // I(22)~I(29) work as inputs by default (photocoupler inputs)
}

void loop() {
    if (digitalRead(22) == HIGH) {
        digitalWrite(62, HIGH);   // I(22) ON -> R(62) ON
    } else {
        digitalWrite(62, LOW);
    }
}

リレー出力Relay Output

8チャンネルリレー出力 / 1a1c リレー

8チャンネルのリレー出力を備え、AC・DCで動作する外部負荷を安定して制御できます。

D62~D69 出力
8点のリレー接点出力
1a1c リレー 8個
各出力はリレー接点で独立制御
2出力 1COM 構成
各COM端子が2点の出力を共有
電気的絶縁
制御部と出力部をリレーで分離して保護

出力チャンネル構成

※ 外部負荷の接続例（リレー接点出力方式）

リレー出力構造

各リレー出力は1a1cリレーで構成され、制御部と出力部を機械的に分離します。2点の出力が1つのCOM端子を共有する2出力1COM構成です。無電圧接点のためAC・DC いずれの負荷もスイッチングできます。

サンプルコード — リレー出力の制御

void setup() {
    pinMode(62, OUTPUT);
}

void loop() {
    digitalWrite(62, HIGH);
    delay(1000);
    digitalWrite(62, LOW);
    delay(1000);
}

アナログ入力Analog Input

4チャンネルアナログ入力 / チャンネルごとにジャンパで4モードを選択

A(0)~A(3) は上端の長い端子台の一部で、AGND と並んで配置されています。チャンネルごとに4段ジャンパがあり、DC 0~5V・DC 0~10V・0~20mA・NTCサーミスタのいずれかを選べます。温度センサも他のアナログ信号と同じチャンネルに接続します。

A(0)~A(3) · 4チャンネル
10ビット分解能（0～1023）アナログ入力4点
4つの入力モード
0～5V · 0～10V · 0～20mA · NTC をチャンネルごとに
ジャンパで選択
チャンネルごとに専用の4段ジャンパ
外部基準電圧
REF3025 の 2.5V を基準電圧に使用

アナログ入力端子の構成

アナログ入力 A(0)~A(3)4段モード選択ジャンパAGND

※ 上端の長い端子台の一部で、A(0) · A(1) · A(2) · A(3) · AGND の順に並びます。入力モードはチャンネルごとの4段ジャンパで設定し、印の位置が出荷時設定です。

入力モード

入力モード	入力範囲	入力抵抗
電圧（出荷時）	DC 0～5V	2 kΩ
電圧	DC 0～10V	4 kΩ
電流	0～20mA	250 Ω
NTC温度	NTC 10kΩ @25°C, β=3950	10kΩ プルアップ

4チャンネルすべて10ビット分解能（0～1023）です。基準電圧は REF3025 の 2.5V です。NTCモードでは 10kΩ ±1% のプルアップで 2.5V に接続されるため、25°Cで 10kΩ のサーミスタをご使用ください。

サンプルコード — アナログ入力の読み取り

unsigned int ADC0;

void setup() {
  Serial.begin(9600);
}

void loop() {
  ADC0 = analogRead(0);  // A(0) terminal, 0~1023
  // scale: out = (in / in_Max) * (Scale_Max - Scale_Min) + Scale_Min
  ADC0 = ((unsigned long)ADC0 * (3000 - 0)) / 1023 + 0;

  Serial.print("ADC0: ");
  Serial.println(ADC0);
  delay(500);
}

高速パルス出力PWM Output

ねじ端子のPWM出力6点 / 8ビット・16ビットのデューティ

PWM5 · PWM2 · PWM3 / PWM6 · PWM7 · PWM8 がねじ端子に PWM 出力6点として引き出されています。各点は 150Ω の直列保護抵抗を介して 0V~5V を最大30mAで出力し、デューティは標準8ビット、タイマレジスタを設定すれば16ビットになります。同じタイマを共有する点は周波数が共通で、デューティは個別に設定できます。

PWM出力 6点
ねじ端子 · PWM5 · PWM2 · PWM3 / PWM6 · PWM7 · PWM8
Timer3 / Timer4
同じタイマの点は周波数が共通
8ビット / 16ビット
標準0～255、レジスタ設定で0～65535
0V / 5V · 30mA
全点に150Ωの直列保護抵抗

パルス出力の仕様

項目	値	備考
点数	6点	ねじ端子のPWM出力
出力レベル	LOW DC 0V / HIGH DC 5V	1点あたり最大30mA
直列保護抵抗	150 Ω	短絡保護
デューティ分解能	8ビット（0～255）	最大16ビット（0～65535）
Timer3	PWM5 · PWM2 · PWM3 (D5 · D2 · D3)	周波数共通
Timer4	PWM6 · PWM7 · PWM8 (D6 · D7 · D8)	周波数共通

analogWrite(pin, duty) で出力します。同じタイマの2点を異なる周波数で動作させることはできません（デューティのみ個別）。

PWM端子とデューティ

Timer3Timer4GND（共通帰路）

※ 配線はシルク表記が基準です。各極の下の小さな文字はその点が使用する資源を示します。GNDは全点共通の帰路です。

ご使用前の確認

この出力は絶縁されておらず定格30mAです。リレーやソレノイドなどの誘導負荷は必ず外部ドライバを介して駆動してください。
16ビットデューティのためにタイマレジスタを設定すると、そのタイマのすべての点に影響します。

サンプルコード — PWM出力

void setup() {
  // analogWrite needs no pinMode
}

void loop() {
  if (digitalRead(22) == HIGH) {
    analogWrite(5, 127);  // PWM5 terminal (D5), duty 50% (127/255)
  } else {
    analogWrite(5, 0);
  }
}

割り込み · 高速カウンタInterrupt · Counter

割り込み入力4点と絶縁カウンタ入力2点

PWM2 · PWM3 · SDA · SCL は attachInterrupt() で使用でき、これとは別に TCNT1 · TCNT5 · COM1 はフォトカプラで絶縁されたカウンタ入力で、タイマの外部クロックモードでカウントします。最大5kHz、端子は割り込みピンの5Vではなく DC 0~80V を受けられます。

割り込み入力 4点
PWM2 · PWM3 · SDA · SCL
絶縁カウンタ入力 2点
TCNT1 · TCNT5 · COM1 · 最大5kHz
ロータリエンコーダ
SDA / SCL をA相・B相に · 50kHz以上
4.7kΩ プルアップ
SDA・SCLに内蔵（I²Cと共用）

割り込み・カウンタの仕様

項目	値	備考
割り込み入力	4点	PWM2 · PWM3 · SDA · SCL
割り込みレベル	DC 0～5V	HIGH認識 3V以上 · MCU I/O直結・非絶縁
カウンタ入力	2点	TCNT1 · TCNT5 · COM1 · LTV-214絶縁
カウンタレベル	DC 0～80V	HIGH認識 3V以上
カウンタ速度	最大5kHz	タイマ外部クロックモード
カウンタ資源	TIMER1 / TIMER5	16ビット、オーバーフロー割り込みで32ビット

カウンタ端子はタイマのカウントレジスタから読み取ります（digitalRead() は使用できません）。割り込みピンは通常のMCU I/Oで絶縁されていません。

入力のカウント

※ 左：カウンタ端子に入るパルスをハードウェアでカウントします。右：エンコーダの2相は90°ずれているため、一方のエッジ時点のもう一方のレベルが回転方向になります。

割り込み・カウンタ端子

※ 大きい文字がシルク表記、小さい文字がArduinoピン番号とINT番号です。カウンタ極は共通端子を1つ共有し、割り込みピンはMCUのI/O直結で最大5Vです。

ご使用前の確認

割り込み入力はMCUのI/Oに直結しています。DC 5Vを超えるとMCUが損傷します。現場電圧を受けられるのは絶縁カウンタ入力の方です。
SDA・SCL を割り込みやエンコーダ入力として使用すると、I²C通信は併用できません。
カウントに使用しているタイマではPWM出力はできません（逆も同様）。

サンプルコード — 割り込み

void setup() {
  Serial.begin(9600);
  // a rising edge on PWM2 (D2) calls _INT2()
  attachInterrupt(digitalPinToInterrupt(2), _INT2, RISING);
}

void loop() {
}

void _INT2() {
  Serial.println("ok");
}

サンプルコード — ロータリエンコーダ

volatile long encoderValue = 0;

void setup() {
  Serial.begin(115200);
  // SDA(20) = phase A, SCL(21) = phase B
  attachInterrupt(digitalPinToInterrupt(SDA), updateEncoder, FALLING);
}

void loop() {
  Serial.print("Encoder Value: ");
  Serial.println(encoderValue);
  delay(500);
}

void updateEncoder() {
  if (digitalRead(SCL) == false) { encoderValue++; }
  else { encoderValue--; }
}

サンプルコード — ハードウェアカウンタ

unsigned int HCNT1, HCNT5;

void setup(void) {
  // TIMER1 external clock, rising edge
  TIMSK1 = 0x00; TCCR1A = 0x00; TCCR1B = 0x1F; TCNT1 = 0x00;
  // TIMER5 external clock, rising edge
  TIMSK5 = 0x00; TCCR5A = 0x00; TCCR5B = 0x1F; TCNT5 = 0x00;
}

void loop(void) {
  HCNT1 = TCNT1;  // pulses counted on the TCNT1 terminal
  HCNT5 = TCNT5;  // pulses counted on the TCNT5 terminal
}

void hcntReset() {
  TCNT1 = 0; TCNT5 = 0;
}

通信RS-232 · RS-485 · UART · I²C

RS-232・RS-485・TTL UART・I²C の4通信チャンネル

RS-232 は Serial1、RS-485 は Serial2、TTL UART は Serial3 として、それぞれ専用の端子に引き出されています。I²C は Wire ライブラリで、プルアップ抵抗は内蔵済みです。すべての外部ポートで Modbus RTU のマスター・スレーブが使用できます。RS-485 は MAX13487 トランシーバが送受信を自動で切り替えるため、DE/RE 制御ピンは不要です。

RS-485 · 1チャンネル
Serial2 · 1:Nマルチドロップ · MAX13487 自動方向制御
RS-232 · 1チャンネル
Serial1 · TX / RX 端子で1:1接続
UART（TTL）· 1チャンネル
Serial3 · TXD · RXD 端子 · レベル変換なし
I²C · 1チャンネル
Wire · 4.7kΩプルアップ内蔵 · 1:N
Modbus RTU
すべての外部ポートでマスター・スレーブ対応

RS-232 · UART · I²C · USB コネクタ

※ 各コネクタはシルク表記どおりに描いています。I²Cコネクタは信号2ピンのみのため、I²C機器の電源は電源端子台の +5V・GND から取ってください。書き込みポートのシルクは DOWNLOAD です。

RS-485 の接続

※ RS-485はマルチドロップバスのため、485+ は各ノードの 485+ に、485− は各ノードの 485− に接続します。送受信の切り替えはトランシーバ側で行われ、スケッチから DE/RE 制御ピンを操作する必要はありません。

通信ポート

ポート	ピン	用途
Serial	D1（TX0）· D0（RX0）	DOWNLOAD USBポートでの書き込みとデバッグ
Serial1	D18（TX1）· D19（RX1）	TX / RX 端子の RS-232 · 1:1
Serial2	D16（TX2）· D17（RX2）	485+ / 485− 端子の RS-485 · 1:N
Serial3	D14（TX3）· D15（RX3）	TXD · RXD 端子の TTL UART
Wire（I²C）	SDA = D20 · SCL = D21	2ピンコネクタ · 4.7kΩプルアップ内蔵

4つの外部ポートすべてで Modbus RTU のマスター・スレーブが使用できます。UARTチャンネルはTTLレベルでラインドライバを持たないため、長距離配線ではなく近接モジュールとの接続に使用します。

ご使用前の確認

I²Cコネクタは信号ピンのみです。機器の +5V・GND は電源端子台（1A以下の電源出力）から取ってください。
SDA・SCL を外部割り込みやエンコーダ入力として使用すると、I²C通信は併用できません。
UARTチャンネルはTTLレベルで絶縁されていません。RS-232やRS-485の回線に直接接続しないでください。
書き込みには USB-TTL コンバータ内蔵の MP ダウンロードケーブルが必要です。市販のUSBケーブルでは書き込みできません。

サンプルコード — シリアル送受信

void setup() {
  Serial.begin(9600);    // USB download
  Serial1.begin(9600);   // RS232
  Serial2.begin(9600);   // RS485 (MAX13487 switches direction on its own)
  Serial3.begin(9600);   // UART (TTL)
}

void loop() {
  if (Serial1.available()) {
    byte b = Serial1.read();
    Serial2.write(b);    // received on RS232 -> sent on RS485
  }
}

7セグメント（FND）の接続FND · TM1637

4桁の7セグメント表示器を信号2線で — 最大 3 台

表示器モジュールには TM1637 が内蔵されているため、4桁の表示にクロック線とデータ線の2本しか必要ありません。本製品には表示器専用コネクタがなく、2本の信号は通常のねじ端子に接続します（推奨は CLK = PWM7 · DIO = PWM8）。+5V と GND は下段の端子台から取るので、配線は全部で4線です。

CLK・DIO の2線
TM1637内蔵の4桁モジュールはこれだけで動作
最大 3 台
1台につき1組の端子を使用
基板から給電
下段の端子台の +5V・GND · 最大 1A
内蔵命令
IsegDecimal・IsegHex で10進数と16進数を表示

表示器と接続端子

表示器	接続端子	ピン
1台目	CLK = PWM5 · DIO = PWM2	D5 · D2
2台目	CLK = PWM3 · DIO = PWM6	D3 · D6
3台目	CLK = PWM7 · DIO = PWM8	D7 · D8
電源	+5V · GND	基板出力 · 最大 1A

信号側の端子はパルス出力（PWM）と兼用です。表示器に使用している間、その端子は本来の用途には使えません。+5V 端子は本製品では出力として使用できるため、表示器に別電源は不要です。表示器モジュール本体は別売アクセサリです。

推奨する接続

※ 端子のシルクは PWM7 · PWM8 · +5V · GND です。基板上に CLK・DIO の表記はないため、各配線の役割を接続先に併記しています。PWM7 = D7、PWM8 = D8 です。表示器には小数点を表示できるタイプと時刻を表示できるタイプがあり、いずれも別売です。

複数台を接続する

※ 表示器1台につき CLK・DIO を1組使用し、+5V と GND は全台で共用します。下の端子名は基板の並び順（左から右）で、そのためクロック線が常に左側とは限りません。

ご使用前の確認

表示器に使用した端子をパルス出力（PWM）として同時に使うことはできません。
下のサンプルで使用している Iseg 系コマンドは ARDUINO SDK に内蔵されています。SDK をインストールすればそのまま使用でき、ライブラリの追加も #include も不要です。
PWM2・PWM3 は外部割り込み（INT4・INT5）兼用端子です。表示器に使用した端子を割り込みとして同時に使うことはできません。
7セグメントモジュールは別売アクセサリで、製品には含まれません。

サンプルコード — 7セグメント表示

// 4-digit 7-segment (TM1637) on the PWM7 and PWM8 terminals - CLK, DIO, +5V, GND
// Iseg* are ARDUINO SDK built-in commands: nothing to install, no #include to add.

void setup()
{
  IsegBegin(7, 8);
  IsegBrightness(7);   // 0-7 - required, nothing lights without it
  IsegClear();
}

void loop()
{
  IsegDecimal((millis() / 1000UL) % 10000UL, true);
  delay(200);
}

電源 · 停電保持Power · Backup

DC 12V ~ 24V 入力・5V 変換 — 停電してもデータを保持

本体は DC 12V ~ 24V を入力とし、内部でLM2576 レギュレータにより 5V に変換して使用します。電源容量は 24V 0.5A 以上を目安にしてください。

DC 12V ~ 24V
電源容量は 24V 0.5A 以上
内部 5V
LM2576 DC-DC 変換
+5V 出力 1A
電源端子台の +5V 端子から
スーパーキャパシタ保持
+5V 端子に接続して約10秒

電源配線の前に

EEPROMの書き込み寿命は約100,000回です。速く変化する値はRAMに置き、停電したときだけ保存してください（下の2つの方法を参照）。

電源の流れ

電源入力5V ライン停電保持

* どちらの電源でも動作します。外部電源はレギュレータ経由、ダウンロードポートの5Vは直接です。スーパーキャパシタは同じ5Vノードにつながり、両方が失われたときに5Vを保ちます。

電源と停電保持

入力電圧	DC 12V ~ 24V
推奨電源容量	24V 0.5A 以上
内部変換	LM2576 DC-DC で 5V
+5V 出力	電源端子台の +5V 端子から最大 1A
USB電源動作	ダウンロードポート経由でパソコンの5Vにより動作
不揮発メモリ	EEPROM 4 KB・書き込み約 100,000 回
停電時の保持	+5V 端子のスーパーキャパシタで約10秒
保持できる停電回数	停電時のみ書き込むため 100,000 回以上

電源容量は 24V 0.5A 以上に、+5V 端子から供給する分（最大 1A）を加えて選定してください。

停電時にデータを保持する2つの方法

値がどのくらいの頻度で変わるかで選びます。2つは組み合わせて使います。

EEPROM — たまに変わる値

内蔵EEPROMは電源が切れても 4 KB のデータを保持し、バイト単位で書き換えられます。ただし同じ領域あたりの書き込み寿命は約 100,000 回です。設定値・校正データ・機械設定のように「たまに変わる値」に適し、ループごとに更新される値には適しません。

スーパーキャパシタ — 常時変わる値

+5V 端子にスーパーキャパシタを接続すると、主電源が切れた後も内部5Vが約10秒間保たれます。主電源をデジタル入力に接続しておき、digitalRead() でその入力がOFFになった瞬間に値をEEPROMへ書き込みます。復電時は setup() でEEPROMに保存した値を読み出し、メモリへ書き戻します。EEPROMへの書き込みは停電の瞬間だけなので、100,000回以上の停電に耐えられます。

MPINO STUDIO2 — オプションで簡単に

MPINO STUDIO2 ではスーパーキャパシタを使った停電保持をオプションとして提供しており、上記の手順を自分でコーディングせずに設定で実現できます。

取り付け · DINレールDIN Rail

35mm DINレールにクリップで固定、またはPCBの取付穴で直接固定

制御盤内では 35mm DINレールにクリップで固定し、機械に組み込む場合はPCBのØ3の取付穴でねじ止めします。レールクリップを使用しない場合の外形は 151.8 × 100 mm、レールにクリップを締結した後の高さは 114.16 mm です。

35mm DINレール
制御盤のレールにクリップで固定
PCB直接取り付け
Ø3の取付穴でねじ止め
151.8 × 100 mm
レールクリップなしのPCB外形
締結後 114.16 mm
クリップ開放時 119.42 mm、締結後 114.16 mm

取り付けと外形寸法

取り付け方式	35mm DINレール、またはPCB直接（Ø3穴）
DINレール規格	35 mm
PCB単体（クリップなし）	151.8 × 100 mm
取付穴	Ø3 mm · ピッチ 135 × 90.0 mm
クリップ開放（締結前）	約 119.42 mm
クリップ締結後	約 114.16 mm

DINレールを使用しない場合はPCBのØ3の取付穴でねじ止めし、レールに取り付ける場合は35mmのレールにクリップを締結して全体の高さは 114.16 mm になります。

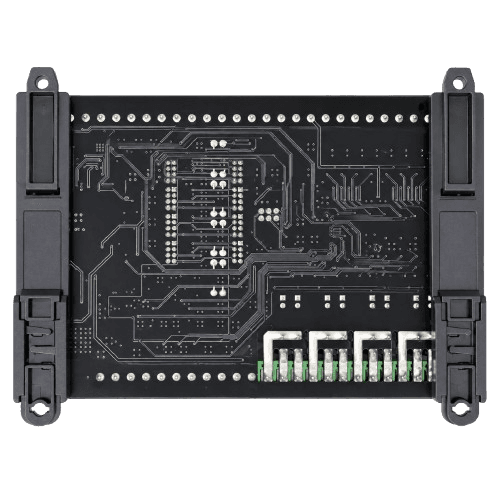

35mm DINレールへの取り付け

DINレールクリップ35mm DINレール基板

※ 35mm DINレールにクリップを掛けて固定します。全体の高さはクリップ開放時 119.42 mm、締結後は 114.16 mm です。図はクリップ自体の形状ではなく取り付け方法を示したものです。

外形と取付穴

※ レールクリップを使用しない場合の外形と取付穴です。単位はmmです。

設置時の注意

屋内専用です。雨・粉じん・霜・直射日光・結露のある環境には設置できません。
引火性・爆発性ガスのある環境には設置しないでください。
振動や衝撃の多い場所には設置しないでください。
人命や財産に影響の大きい設備（原子力・医療・船舶・車両・航空など）に使用する場合は、必ず二重の安全装置を設けてください。

FAQ

MPINO-8A8RのI/O点数はどれくらいですか？▾

MPINO-8A8Rは絶縁デジタル入力8点とリレー出力8点を備え、RS-485, RS-232, UART, I²C通信を搭載しています。詳細は仕様表をご覧ください。

MPINO-8A8RはModbus RTUに対応していますか？▾

はい。MPINO-8A8RはシリアルインターフェースでModbus RTUに対応し、マスター・スレーブのいずれでも使用できます。

MPINO-8A8R

主な特長

仕様

ソフトウェア

ダウンロードケーブルMP DOWNLOAD CABLE

ケーブルの構成

ケーブル仕様

ドライバのインストール方法

デジタル入力Digital Input

入力チャンネル構成

フォトカプラ絶縁

リレー出力Relay Output

出力チャンネル構成

リレー出力構造

アナログ入力Analog Input

アナログ入力端子の構成

入力モード

高速パルス出力PWM Output

パルス出力の仕様

PWM端子とデューティ

ご使用前の確認

割り込み · 高速カウンタInterrupt · Counter

割り込み・カウンタの仕様

入力のカウント

割り込み・カウンタ端子

ご使用前の確認

通信RS-232 · RS-485 · UART · I²C

RS-232 · UART · I²C · USB コネクタ

RS-485 の接続

通信ポート

ご使用前の確認

7セグメント（FND）の接続FND · TM1637

表示器と接続端子

推奨する接続

複数台を接続する

ご使用前の確認

電源 · 停電保持Power · Backup

電源配線の前に

電源の流れ

電源と停電保持

停電時にデータを保持する2つの方法

EEPROM — たまに変わる値

スーパーキャパシタ — 常時変わる値

MPINO STUDIO2 — オプションで簡単に

取り付け · DINレールDIN Rail

取り付けと外形寸法

35mm DINレールへの取り付け

外形と取付穴

設置時の注意

FAQ

関連コントローラ

MPINO-16A8R

MPINO-16A8R8T

MPINO-8A4R-S

関連ガイド

産業用ArduinoでのModbus RTU実践ガイド

産業用ArduinoコントローラのためのRS-485ネットワーク構築
