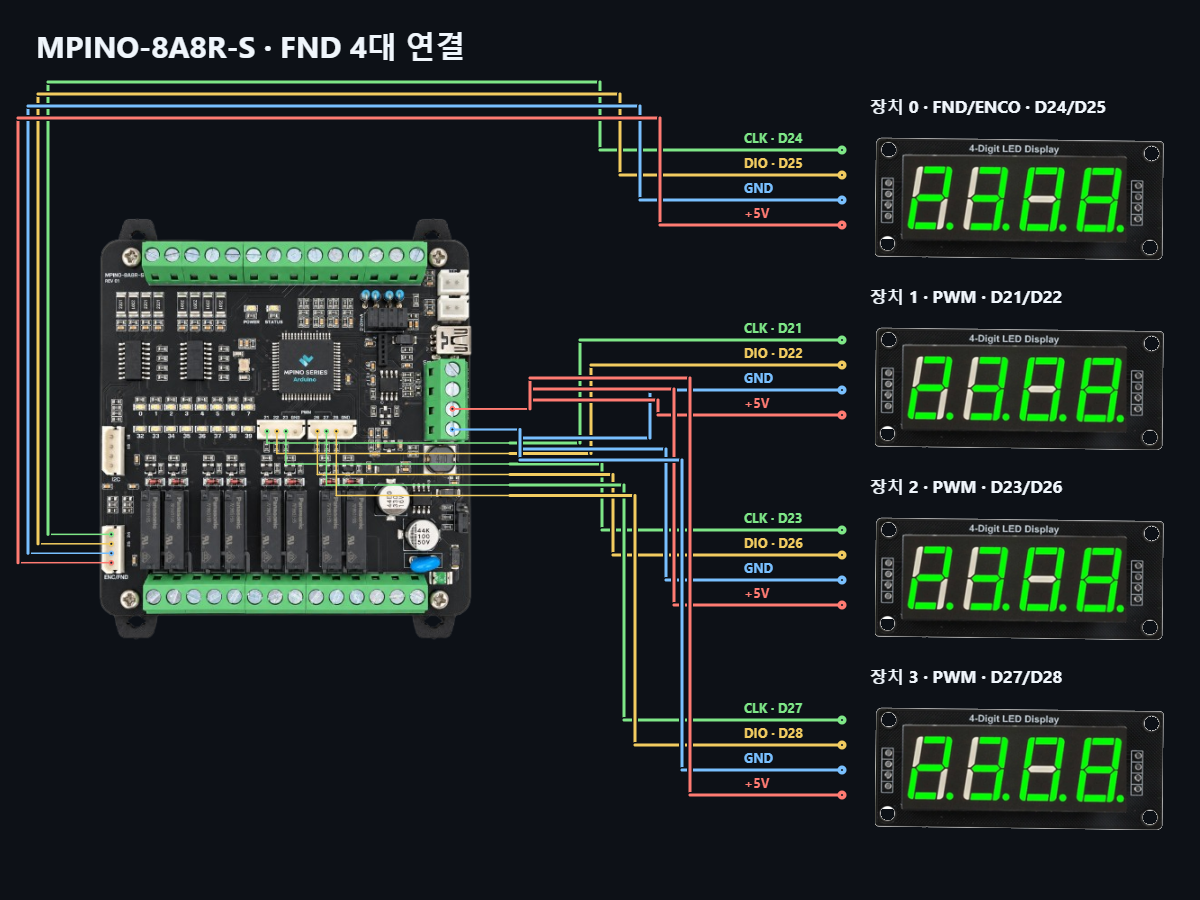

MPINO-8A8R(T)-S 7-SEGMENT LED 결선도
FND/ENCO와 PWM 포트를 이용하여 최대 4대를 연결할 수 있습니다.
| 장치 번호 | 내장 명령어 핀 설정 |
|---|---|
| 0 | IsegBegin(24, 25, 100, 0); |
| 1 | IsegBegin(21, 22, 100, 1); |
| 2 | IsegBegin(23, 26, 100, 2); |
| 3 | IsegBegin(27, 28, 100, 3); |
