MPINO-8A4T-S

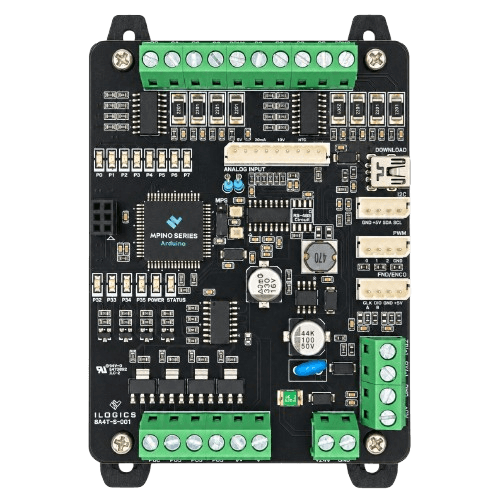

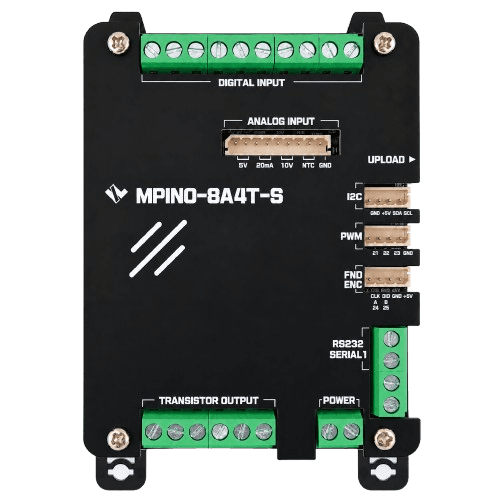

MPINO-8A4T-S 産業用Arduinoコントローラ
MPINO-8A4T-SはATmega128-AUベースの産業用Arduino互換PLCコントローラで、絶縁デジタル入力8点とトランジスタ(シンク)出力4点を備えます。RS-232, I²C通信およびModbus RTUに対応し、Arduino IDEでプログラミングできます。DINレール取付対応で、自動化・試験・HMI連携・組込制御に適しています。
海外配送 (EMS · DHL · UPS) — ご購入時に配送先・重量に応じて算出
翌営業日に発送（ご注文時間を問わず）
大量注文の場合、発送が1日長くかかることがあります
発送前の注文キャンセル · 受取後の返品/交換のご依頼が可能
概要
/ OVERVIEWMPINO-8A4T-SはATmega128-AUベースの産業用Arduino互換PLCコントローラで、絶縁デジタル入力8点とトランジスタ(シンク)出力4点を備えます。RS-232, I²C通信およびModbus RTUに対応し、Arduino IDEでプログラミングできます。DINレール取付対応で、自動化・試験・HMI連携・組込制御に適しています。
主な特長
- ATmega128-AU コア、Arduino IDE（MegaCore）でプログラミング
- フォトカプラ絶縁デジタル入力 8点（NPN/PNP、最大40V対応）
- 高速DCスイッチング用トランジスタ（シンク）出力 4点
- アナログ入力 6点（0–5V / 4–20mA / 0–10V レンジ）
- NTC温度入力 2点（−40 ~ +120 °C）
- 産業用通信: RS-232, I²C · Modbus RTU

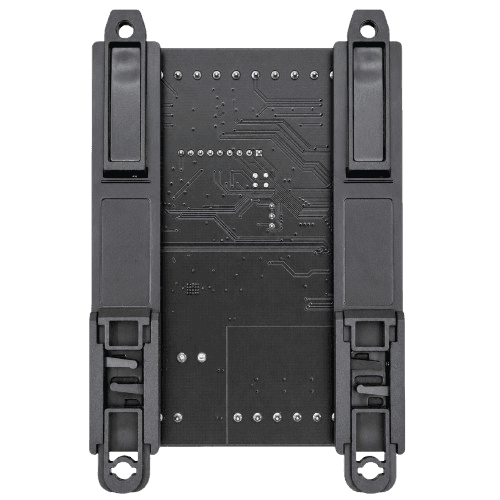

- DINレール35mm取付、産業現場向け絶縁I/O
仕様
/ SPEC| MCU | ATmega128-AU |
|---|---|
| 電源入力 | DC 12V ~ 24V |
| デジタル入力 | 8 |
| トランジスタ出力 | 4 |
| アナログ入力 | 6 |
| 温度センサ入力 | 2 |
| 高速パルス入力 | 4 |
| 高速パルス出力 | 3 |
| RS-232 | 1ch |
| I²C | 1ch |
| Modbus RTU | はい |
| LS Cnet | はい |
| Mitsubishi MC | はい |
| Arduino IDE 対応 | はい |
MPINO-8A4T-Sのフィールド配線、COMグループ構成、Arduinoピンマップ全体はユーザーマニュアル（下記ダウンロード）に記載されています。デジタル入力はフォトカプラで絶縁され、COM配線によりNPNまたはPNPセンサに対応します。出力やアナログレンジはマニュアルの端子配置に従います。
ソフトウェア
Arduino IDE / MPINO Studio 2
Arduino IDE 対応
既存のArduino開発環境とそのまま互換
MPINO STUDIO2 提供
Arduinoコーディングとラダーロジックを一つに
Arduino + ラダーロジック
使い慣れたラダーで制御ロジックを素早く構築
開発環境の準備
ARDUINO IDE を使用する場合は ARDUINO SDK（アイロジックス必須インストールファイル）を必ずインストールしてください。MPINO STUDIO2 を使用する場合は必須ではありません。
ダウンロードケーブルMP DOWNLOAD CABLE
プログラムの書き込みには専用ダウンロードケーブルが必要です
本製品の書き込みポートは mini 5P USB ですが、USB をシリアルに変換する回路は基板側ではなくケーブル側に内蔵されています。そのため市販の mini 5P USB ケーブルを接続しても PC がポートを認識せず、書き込みもできません。MP ダウンロードケーブルは自社で製作しているケーブルで、一つご購入いただければ継続してご使用いただけます。
USB-TTL コンバータ内蔵
変換 IC がコネクタハウジング内に収められています
市販 mini 5P ケーブルは使用不可
一般のケーブルではポート認識も書き込みもできません
USB-A ↔ mini 5P
PC の USB 端子と基板の書き込みポートを接続します。
アイロジックス自社製作
アイロジックス製品でご使用いただける専用ケーブルです。
ケーブルの構成
* 変換 IC がハウジング内にあることが一般のケーブルとの違いです。基板側は mini 5P、PC 側は USB-A、ケーブル長は 1 m です。
別売 — 下の購入欄で基板と一緒に追加できます。
ケーブル仕様
| 項目 | 内容 |
|---|---|
| PC 側 | USB-A プラグ |
| 変換 | USB-TTL コンバータをケーブルに内蔵 |
| 基板側 | USB mini 5P プラグ |
| 長さ | 1 m |
| ドライバ | FTDI |
ここに記載のない項目はお問い合わせください。確認できていない数値は記載しません。
ドライバのインストール方法
- MP ダウンロードケーブルで PC の USB 端子と基板の書き込みポートを接続します。
- デバイスマネージャーを開き、ポート (COM と LPT) に USB Serial Port (COMx) が表示されるか確認します。
- 表示されない場合は、資料室の FTDI ドライバをインストールしてからケーブルを接続し直します。
- 開発ツールで、デバイスマネージャーに表示されたものと同じ COM 番号を選択すると書き込みできます。
接続構成
PC / HMI / Mobile
MPINOコントローラはRS-232シリアルでPC・タッチディスプレイと直接通信し、M-ETHERイーサネットコンバータを介せばModbus TCPで社内ネットワークに接続、モバイルからも利用できます。
01シリアル直結
MPINO-8A4T-S
RS-232 (Serial1)
PC
SCADA・監視画面
タッチディスプレイ
現場操作パネル
02M-ETHERイーサネットコンバータ経由
MPINO-8A4T-S
RS-232 (Serial1)
M-ETHER
イーサネット⇔シリアル変換器
別売アクセサリモバイル
社内ネット・Wi-Fi
※ MPINO-8A4T-S本体の通信ポートはRS-232（Serial1）1chとI²Cで、イーサネットポートは内蔵していません。Modbus TCPはM-ETHERイーサネットコンバータを経由する構成です。RS-485はご注文時のオプションで選択できます。
デジタル入力Digital Input
8チャンネル デジタル入力 / フォトカプラ絶縁
8点のデジタル入力チャンネルを備え、外部スイッチやセンサーの信号を安定して検出します。
D0~D7 入力
合計8点のデジタル入力に対応
COM0 / COM1 コモン
独立した2つの入力グループ構成
フォトカプラ絶縁
外部ノイズから制御回路を保護
NPN / PNP 対応
さまざまなセンサー配線方式に対応
入力チャンネル構成
※ 外部スイッチまたはセンサーの接続例（NPN/PNP 共通）
フォトカプラ絶縁
デジタル入力は双方向フォトカプラ絶縁構造（逆並列LED）を採用し、NPN・PNP いずれの信号も安定して検出します。COM0 / COM1 を基準に8チャンネルの入力を確実に取り込みます。
トランジスタ出力Transistor Output
4チャンネル トランジスタ出力 / フォトカプラ絶縁
4チャンネルのトランジスタ出力を備え、外部負荷を安定してスイッチング・制御できます。
D32~D35 出力
4点のトランジスタ シンク出力
V+ / V− 電源
外部負荷駆動用の電源端子を別途構成
フォトカプラ絶縁
制御回路と出力回路を絶縁して保護
シンク出力
外部負荷を安定してスイッチング制御
出力チャンネル構成
※ 外部負荷の接続例（トランジスタ シンク出力方式）
フォトカプラ絶縁
トランジスタ出力はフォトカプラ絶縁構造を採用し、制御部と出力部を電気的に分離します。これにより外部負荷駆動時のノイズ影響を抑え、安定したシンク出力制御を実現します。
アナログ入力Analog Input
6チャンネル アナログ入力 + NTC温度2チャンネル / Molex 9ピンコネクタ
0～5V · 4～20mA · 0～10V の信号をチャンネルごとに入力する6チャンネルのアナログ入力と、NTC温度2チャンネルを1つのMolex 9ピンコネクタで提供します。
A0～A5 · 6チャンネル
10ビット分解能（0～1023）アナログ入力6点
多様な入力モード
0～5V · 4～20mA · 0～10V チャンネル別仕様
NTC温度2チャンネル
A6 / A7 NTC 10kΩ · −40～120°C 測定
外部基準電圧
analogReference(EXTERNAL)で高精度測定
Molex 9ピンコネクタ
※ 1番ピン NTEMP（温度）、2～7番 A0～A5、8～9番 電源 / GND
チャンネル別入力仕様
| チャンネル | 入力仕様 | 入力抵抗 |
|---|---|---|
| A0 · A1 | DC 0~5V | 100 MΩ |
| A2 · A3 | 0~20mA / 4~20mA | 250 Ω |
| A4 · A5 | DC 0~10V | 200 kΩ |
| A6 · A7 | NTC 10kΩ · −40~120°C | — |
全チャンネル10ビット分解能（0～1023）。高精度測定にはanalogReference(EXTERNAL)の呼び出しが必要です。
ダウンロード
/ FILESFAQ
MPINO-8A4T-SのI/O点数はどれくらいですか？▾
MPINO-8A4T-Sは絶縁デジタル入力8点とトランジスタ出力4点を備え、RS-232, I²C通信を搭載しています。詳細は仕様表をご覧ください。
MPINO-8A4T-SはModbus RTUに対応していますか？▾
はい。MPINO-8A4T-SはシリアルインターフェースでModbus RTUに対応し、マスター・スレーブのいずれでも使用できます。
