RS-485 I/O 컨트롤러: 네트워크형 현장 I/O 하드웨어

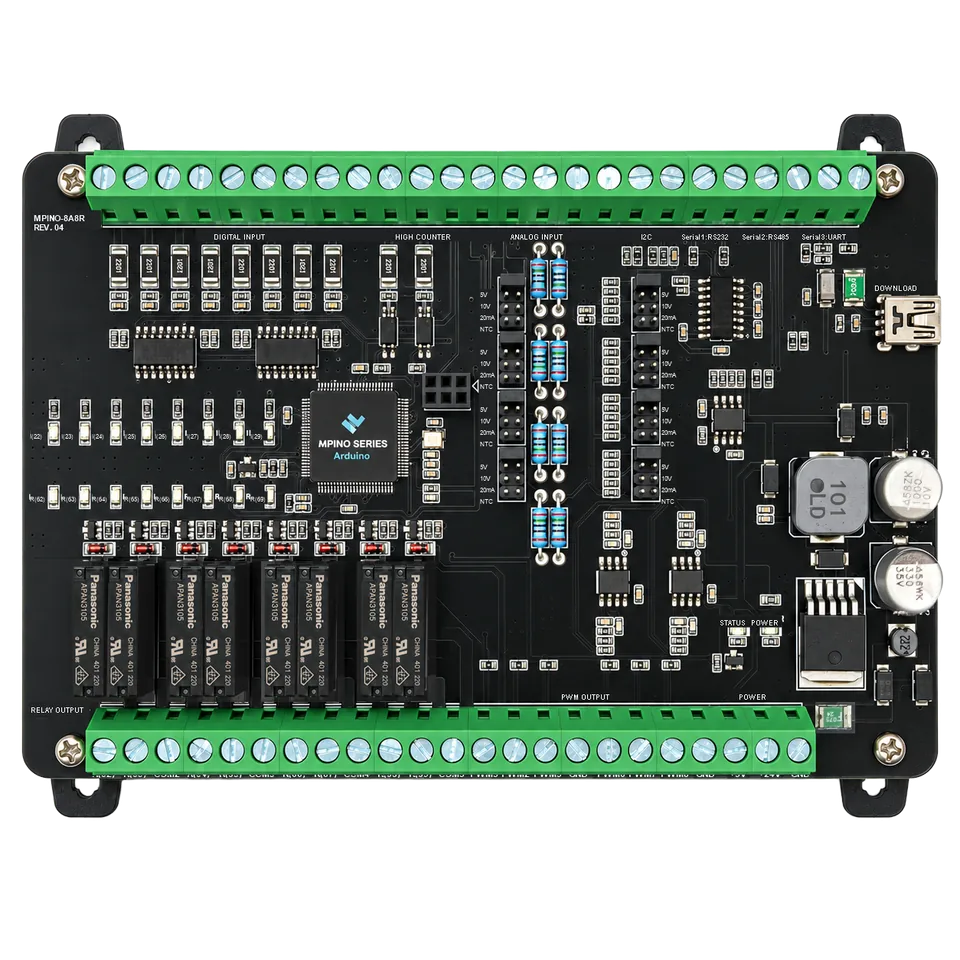

RS-485는 현장 I/O가 플랜트 전반에 도달할 수 있게 하는 물리 계층입니다. MPINO RS-485 컨트롤러는 옵토 절연 입출력과 차동 트랜시버를 결합하여, 하나의 트위스트 페어가 MPINO-8A8R-S, MPINO-16A16R, MPINO-8A8T-S 같은 노드의 멀티 드롭 네트워크를 길고 전기적으로 노이즈가 많은 구간에 걸쳐 전송할 수 있게 합니다.
분산 현장 I/O에 RS-485를 쓰는 이유
RS-485는 데이터를 접지 기준이 아니라 두 도체 간의 전압 차로 전송합니다. 이 차동 신호 방식은 모터, 드라이브, 접촉기가 인근의 모든 케이블에 전기적 간섭을 주입하는 산업 환경을 지배하는 공통 모드 노이즈를 제거합니다. 수신기는 두 선 사이의 차이만 보기 때문에, 양쪽에 동일하게 결합된 노이즈는 상쇄되며, 이것이 RS-485가 RS-232 같은 단선식 인터페이스로는 불가능한 거리에서도 신뢰성 있는 데이터를 전송하는 이유입니다.
이는 RS-485를 기계 주변이나 건물 전체에 I/O를 분산하기 위한 자연스러운 물리 계층으로 만듭니다. 수십 개의 개별 센서 및 액추에이터 배선을 중앙 제어반으로 되돌리는 대신, RS-485 I/O 컨트롤러를 장비 가까이에 배치하고 단일 트위스트 페어만 호스트로 가져옵니다. 원격 스테이션에 놓인 MPINO-16A16R은 16개 입력을 수집하고 16개 릴레이를 로컬에서 구동하며, 그 하나의 페어를 통해 시스템 나머지와 컴팩트한 시리얼 프레임만 교환합니다.
멀티 드롭 토폴로지와 노드 주소 지정
RS-485 세그먼트는 선형 버스입니다. 하나의 케이블이 디바이스에서 디바이스로 데이지 체인으로 이어지며, 각 노드가 동일한 페어에 탭합니다. 최대 32개의 표준 단위 부하 트랜시버가 리피터 없이 단일 세그먼트를 공유할 수 있으므로, 많은 MPINO 컨트롤러가 하나의 버스에 공존할 수 있습니다. 올바른 토폴로지는 각 분기점에서 매우 짧은 스터브를 갖는 단일 트렁크이며, 스타 및 링 배선은 데이터를 손상시키는 반사를 발생시키므로 피해야 합니다.
버스의 모든 노드는 호스트가 충돌 없이 한 번에 하나의 디바이스와 통신할 수 있도록 고유 주소가 필요합니다. 동일한 트렁크에 MPINO-8A8R-S, MPINO-8A8T-S, MPINO-16A16R을 혼합 배치하는 경우, 각각에 고유 주소가 할당되며 주소가 지정된 노드만 응답으로 라인을 구동합니다. 이것이 단일 트위스트 페어를 점대점 링크가 아니라 전체 분산 I/O 시스템의 백본으로 사용할 수 있게 하는 요소입니다.
자동 방향 전환 트랜시버와 버스 공유
RS-485는 대개 2선 반이중 버스로 배선되며, 모든 디바이스가 송신과 수신 모두에 동일한 페어를 공유합니다. 이는 드라이버 인에이블의 세심한 제어를 요구합니다. 노드는 능동적으로 송신하는 동안에만 버스를 구동해야 하며, 송신이 끝나는 즉시 고임피던스 상태로 해제해야 하고, 그렇지 않으면 다음 발신자와 충돌합니다. 이 방향 제어를 잘못 처리하는 것이 공유 RS-485 라인에서 바이트 손상과 프레임 손실의 전형적 원인입니다.
MPINO RS-485 컨트롤러는 이 송신-수신 전환을 자동으로 관리하는 트랜시버 회로를 중심으로 구축되어, 애플리케이션 스케치가 방향 핀을 수동으로 토글하지 않아도 드라이버가 송신을 위해 인에이블되고 수신으로 해제됩니다. 여러 MPINO-16A16R 및 MPINO-8A8T-S 노드가 있는 바쁜 멀티 드롭 세그먼트에서, 이 자동 방향 처리는 노드들이 버스에서 깔끔하게 차례를 주고받을 수 있을 만큼 타이밍을 정밀하게 유지하며, 이는 안정적인 공유 현장 네트워크에 필수적입니다.
종단, 바이어싱, 절연, 케이블
신뢰할 수 있는 RS-485 세그먼트는 올바른 종단을 필요로 합니다. 케이블의 특성 임피던스에 정합된 종단 저항을 트렁크의 두 물리적 끝 각각에 배치하여 신호를 흡수하고 반사를 방지하며, 버스 중간 노드는 절대 종단하지 않습니다. 유휴 버스에서는 페일세이프 바이어스 저항이 라인을 정의된 상태로 유지하여 수신기가 전송 사이에 무작위 노이즈를 데이터로 읽지 않도록 합니다. 종단과 바이어싱을 올바르게 하는 것이 긴 거리에서 깔끔하게 동작하는 세그먼트와 간헐적으로 프레임을 누락하는 세그먼트를 가르는 요소입니다.
절연은 견고한 현장 배선의 나머지 절반입니다. MPINO-8A8R-S와 MPINO-8A8T-S 같은 컨트롤러의 옵토 절연 I/O는 현장 접지를 컨트롤러 로직과 분리하여, 서로 다른 대지 전위에 놓인 멀리 떨어진 노드 간의 접지 루프를 방지합니다. RS-485 등급의 적절한 차폐 트위스트 페어 케이블을 사용하고, 스터브 길이를 짧게 유지하며, 차폐는 단일 지점에서 접지하십시오. 올바른 종단, 페일세이프 바이어싱, 갈바닉 절연, 양질의 케이블이 함께 작용하여 멀티 드롭 MPINO 현장 네트워크를 구간 전체 길이에 걸쳐 신뢰할 수 있게 만듭니다.
관련 컨트롤러
MPINO-16A8R8T
MPINO-16A8R8T 산업용 아두이노 컨트롤러
관련 가이드
FAQ
하나의 RS-485 버스에 몇 개의 MPINO 노드를 공유할 수 있습니까?▾
표준 RS-485 세그먼트는 리피터 없이 단일 트위스트 페어에서 최대 32개의 단위 부하 트랜시버를 지원하므로, MPINO-8A8R-S, MPINO-8A8T-S, MPINO-16A16R 같은 많은 MPINO 컨트롤러가 데이지 체인 선형 트렁크에서 각각 고유 주소를 갖고 하나의 버스에 공존할 수 있습니다.
스케치에서 RS-485 송수신 방향을 직접 관리해야 합니까?▾
아니요. MPINO RS-485 컨트롤러는 송신-수신 전환을 자동으로 처리하는 트랜시버 회로를 사용하여, 송신 중에만 드라이버를 인에이블하고 이후 버스를 고임피던스로 해제합니다. 따라서 공유 반이중 세그먼트에서 방향 핀을 수동으로 토글할 필요가 없습니다.
MPINO RS-485 네트워크에서 종단 저항은 어디에 둡니까?▾
케이블 임피던스에 정합된 종단 저항을 트렁크의 두 물리적 끝에만 배치하고, 버스 중간 분기점은 종단하지 마십시오. 유휴 버스가 정의된 상태를 유지하도록 페일세이프 바이어스 저항을 추가하고, 짧은 스터브와 함께 차폐 트위스트 페어 케이블을 사용하여 신뢰할 수 있는 멀티 드롭 세그먼트를 구성하십시오.
