동작 확인과 문제 해결
제품 프로그램과 HMI 화면은 별도로 전송해야 합니다. 전송 후에는 먼저 두 장치의 통신 조건과 화면 주소가 맞는지 확인해주시기 바랍니다. 그런 다음 내부 메모리의 읽기·쓰기 결과를 순서대로 살펴봐주시기 바랍니다. 화면에 사용하는 D0/D1/D2/M0의 실제 요청 주소는 선택한 개발 방식·프로토콜 주소표를 따릅니다. 실물 HMI 모델이 지정되지 않았으므로 메뉴와 오류 표시 위치는 해당 제조사 설명서를 확인해주시기 바랍니다.
1. 제품과 HMI 설정 확인
| 확인할 것 | 일치해야 하는 내용 |
|---|---|
| 연결 | 같은 전기 인터페이스와 실제 배선한 Serial 포트 |
| 통신 | 프로토콜·국번·속도·데이터/패리티/정지 비트 |
| 메모리 | 개발 방식과 프로토콜에 맞는 M / D 주소 |
| 화면 | 숫자는 16비트 정수, M은 비트 |
| 전송 | 제품 프로그램 업로드와 HMI 화면 다운로드 완료. STUDIO2는 하단 업로드 로그 정상 종료 확인 |
제품 쪽은 Arduino IDE의 업로드 완료 표시 또는 STUDIO2 하단 패널의 업로드 로그 정상 종료로 판정해주시기 바랍니다. STUDIO2의 빌드 성공만으로 제품 업로드 완료를 판단해서는 안 됩니다. HMI 쪽 다운로드 성공 여부와 외부 장치 통신 상태는 사용하는 HMI 제조사·편집기의 안내에 따라 확인해주시기 바랍니다. 먼저 제품과 HMI의 두 전송이 모두 성공했는지 확인해주시기 바랍니다.
2. 제품의 값 읽기
여기부터는 앞에서 설명한 주소와 통신 설정을 이용한 간단한 동작 확인입니다. 읽기 → 숫자 쓰기 → 비트 쓰기 순서로 확인해주시기 바랍니다.
HMI의 통신 확인 숫자 D0가 1초마다 증가하는지 확인해주시기 바랍니다. 99 다음은 0입니다. HMI 갱신 주기에 따라 중간 숫자가 건너뛰어 보일 수 있습니다.

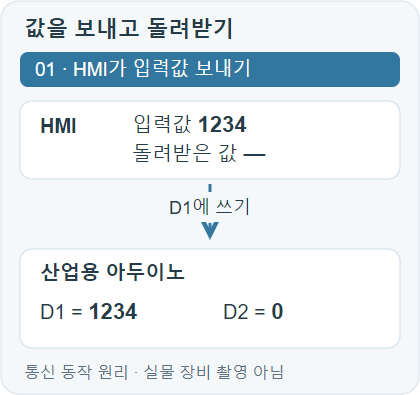

3. 값을 보내고 돌려받기
- 입력값 D1에
1234를 입력하고 확정해주시기 바랍니다. - 제품에서 돌려준 값 D2도
1234로 바뀌는지 확인해주시기 바랍니다. 7,9999,0도 입력해 확인해주시기 바랍니다.
4. 비트 읽기·쓰기 확인
시험 스위치를 누를 때마다 별도의 M0 램프가 ON/OFF로 바뀌는지 확인해주시기 바랍니다. STUDIO2의 M1 램프를 추가했다면 래더 결과도 동일하게 바뀝니다. 실습 메모리는 내부 M/D이며 실제 릴레이 출력은 사용하지 않습니다.
예제는 제품이 시작할 때 메모리를 초기화합니다. 전원을 다시 켜면 숫자와 스위치를 다시 시험해주시기 바랍니다.
5. 증상별 확인 위치
| 증상 | 먼저 열어 볼 위치와 확인할 값 |
|---|---|
| 응답 없음 / timeout | 제품 채널·RS-232/485 결선의 실제 포트와 배선 → 같은 페이지의 통신 프로토콜 선택 절에서 프로토콜·국번·속도·8N1 → HMI 편집기의 외부 장치 상태 |
| D0가 0으로 고정 | HMI 숫자 요소가 제품 외부 장치를 읽는지 → 제품 업로드 완료 → 선택한 프로토콜의 D0 주소 |
| 값이 한 칸씩 어긋남 | Modbus 주소 입력 방식의 0 기반·1 기반 규칙. Cnet·MC에는 적용하지 않음 |
| 다른 값이 표시됨 | 선택한 프로토콜 페이지의 SDK/STUDIO2 주소표 → HMI 드라이버의 Coil·Holding Register 또는 Cnet·MC 장치 영역 |
| 입력창만 바뀌고 D2는 그대로 | 화면 요소 설정의 외부 D1 쓰기·D2 읽기 → 제품 프로그램의 D[2] = D[1] 또는 STUDIO2 main |
| 쓴 값이 바로 지워짐 | 업로드한 스케치의 loop() 또는 STUDIO2의 ladderLoop·main이 D1/M0를 반복 초기화하거나 덮어쓰는지 |
| 숫자가 비정상적으로 큼 | HMI 숫자 요소의 16비트 1워드·배율 1·소수점 0 및 드라이버의 바이트 교환 설정 |
| 스위치 모양만 바뀜 | 스위치·램프 설정에서 외부 M0 쓰기와 별도 M0 읽기가 모두 지정됐는지 |
| 잠깐 되다가 끊김 | 제품 코드의 긴 delay, HMI 통신용 Serial1을 다른 코드·모니터링도 사용하는지 |
| Modbus 주소 오류 | 선택한 Modbus 페이지의 시작 주소·요청 개수·메모리 할당 개수, HMI 드라이버의 요청 영역 |
| 제품 업로드 실패 | Arduino IDE 설치·보드·COM 또는 STUDIO2 설치·제품 선택과 다운로드 케이블·드라이버 |
D0 읽기부터 확인한 뒤 D1 → D2 숫자 쓰기, 마지막으로 M0 비트를 시험해주시기 바랍니다. 통신 자체가 되지 않으면 주소를 바꾸기 전에 포트·배선·프로토콜·국번·통신 형식을 대조해주시기 바랍니다.
6. 문의할 때 준비할 자료
제품 모델·개발 프로그램·SDK 버전, HMI 제조사·정확한 모델·편집기 버전, 사용한 시리얼 포트와 단자 배선 사진, 프로토콜·국번·속도·8N1 및 외부 장치 주소 화면, 오류 메시지와 D0/D1→D2/M0 중 어느 시험까지 되는지를 준비해주시기 바랍니다.
