概要

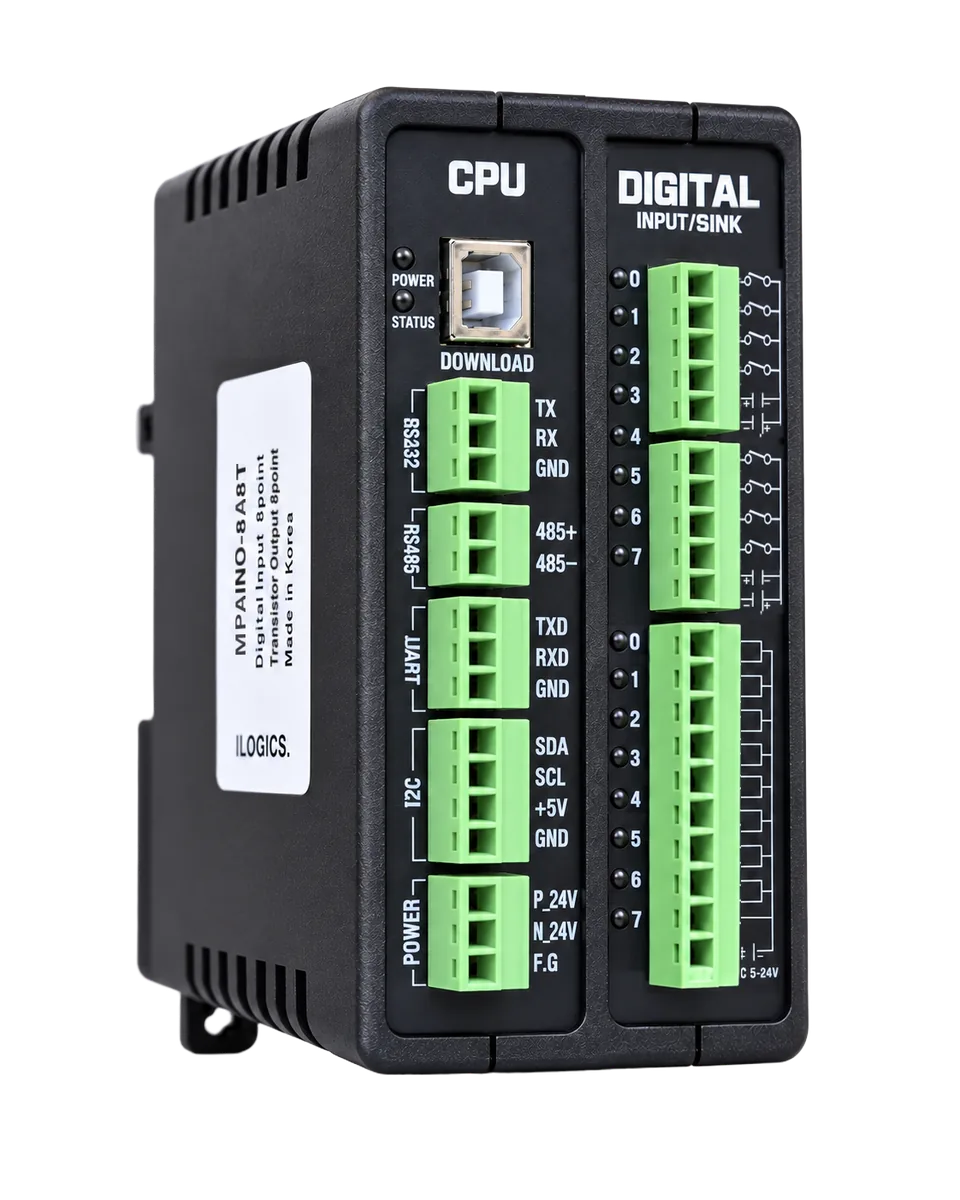

/ OVERVIEWIndustrial Arduino PLC
主な特長
- ATmega2560 コア、Arduino IDE（MegaCore）でプログラミング
- フォトカプラ絶縁デジタル入力 8点（NPN/PNP、最大40V対応）
- 高速DCスイッチング用トランジスタ（シンク）出力 8点
- 産業用通信: RS-485, RS-232, UART, I²C · Modbus RTU
- DINレール35mm取付、産業現場向け絶縁I/O
仕様
/ SPEC| MCU | ATmega2560 |
|---|---|
| 電源入力 | DC 12V ~ 24V |
| デジタル入力 | 8 |
| トランジスタ出力 | 8 |
| RS-232 | 1ch |
| RS-485 | 1ch |
| UART | 1ch |
| I²C | 1ch |
| Modbus RTU | はい |
| LS Cnet | はい |
| Mitsubishi MC | はい |
| Arduino IDE 対応 | はい |
MPAINO-8A8Tのフィールド配線、COMグループ構成、Arduinoピンマップ全体はユーザーマニュアル（下記ダウンロード）に記載されています。デジタル入力はフォトカプラで絶縁され、COM配線によりNPNまたはPNPセンサに対応します。出力やアナログレンジはマニュアルの端子配置に従います。
ソフトウェア
Arduino IDE / MPINO Studio 2
Arduino IDE 対応
既存のArduino開発環境とそのまま互換
MPINO STUDIO2 提供
Arduinoコーディングとラダーロジックを一つに
Arduino + ラダーロジック
使い慣れたラダーで制御ロジックを素早く構築
開発環境の準備
ARDUINO IDE を使用する場合は ARDUINO SDK（アイロジックス必須インストールファイル）を必ずインストールしてください。MPINO STUDIO2 を使用する場合は必須ではありません。
ダウンロード
/ FILESFAQ
MPAINO-8A8TのI/O点数はどれくらいですか？▾
MPAINO-8A8Tは絶縁デジタル入力8点とトランジスタ出力8点を備え、RS-485, RS-232, UART, I²C通信を搭載しています。詳細は仕様表をご覧ください。
MPAINO-8A8TはModbus RTUに対応していますか？▾
はい。MPAINO-8A8TはシリアルインターフェースでModbus RTUに対応し、マスター・スレーブのいずれでも使用できます。
